在工业生产和机床操作等领域，电动机的运行模式有着多样化的需求。在一些具有特殊工艺要求、精细加工或者调整工作的场景中，机床需要具备点动运行的功能；而在机床的大部分加工过程中，又要求其能够连续稳定运行。这就使得电动机的点动与连续运行控制电路成为了电气控制领域中非常重要的一部分。接下来，我们将通过详细的电路图和实物图，深入了解电动机的点动与连续运行控制电路。

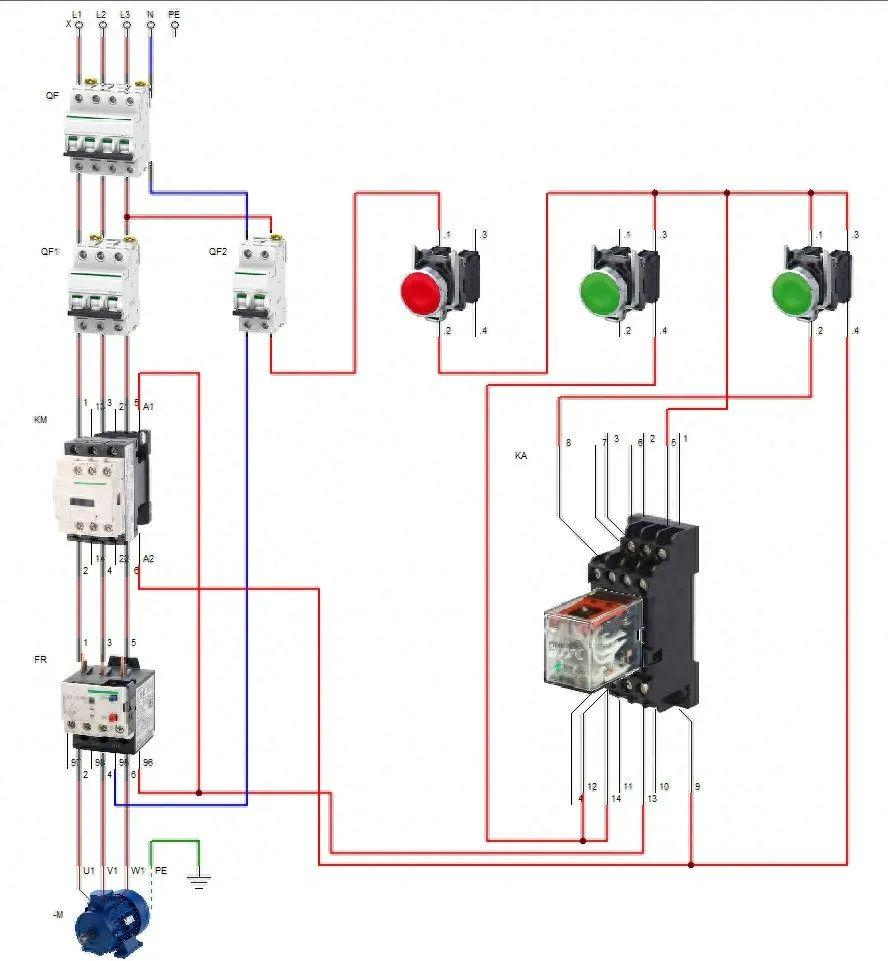

　　电路（一）　　图 1 为该电路的实物图 1，从图中我们可以对电路的实际布局有一个直观的认识。

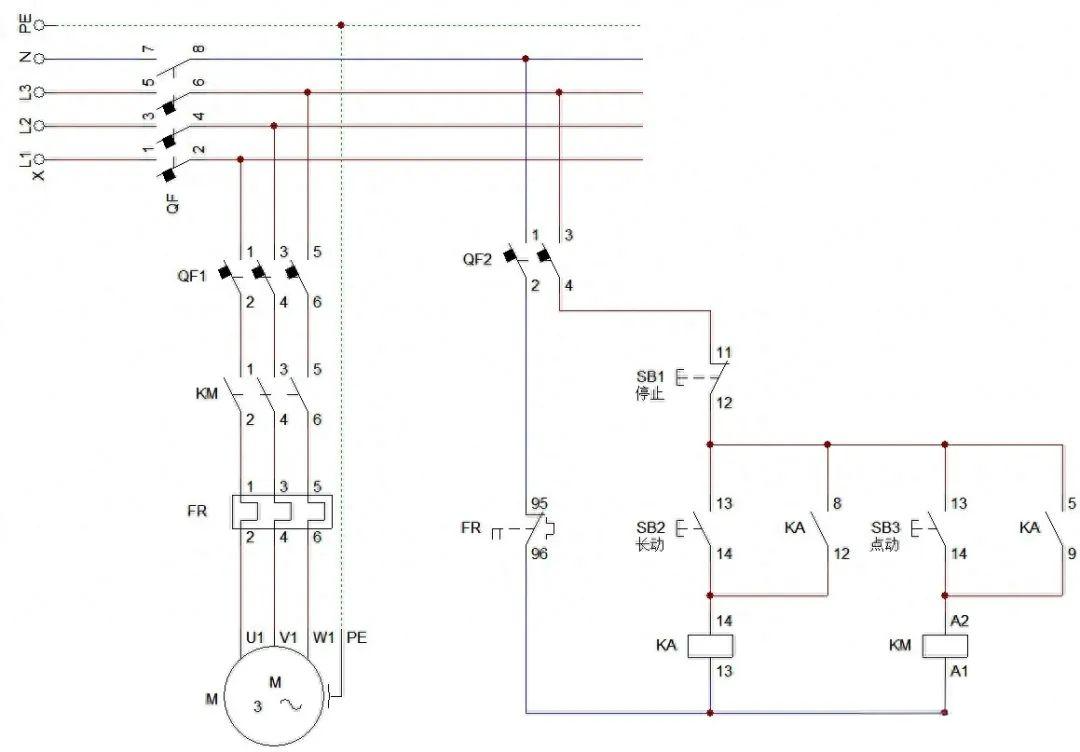

　　图 2 展示的是该电路的电路图，它清晰地呈现了各个元器件之间的连接关系。

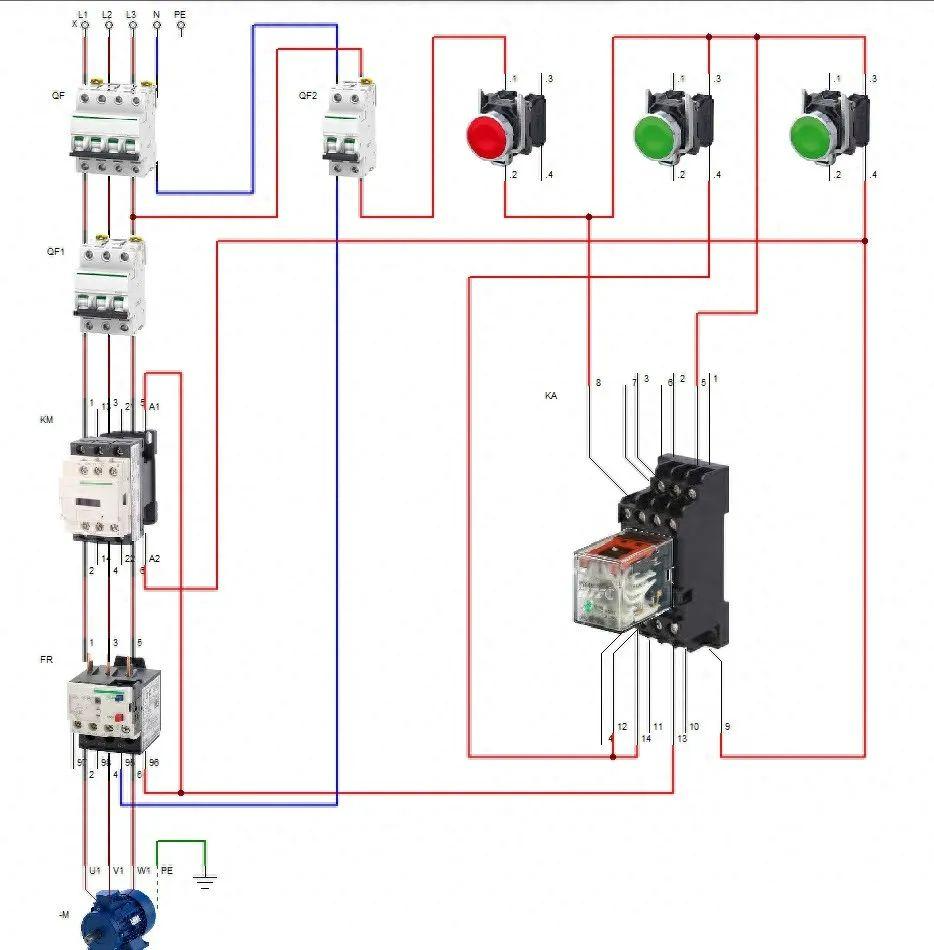

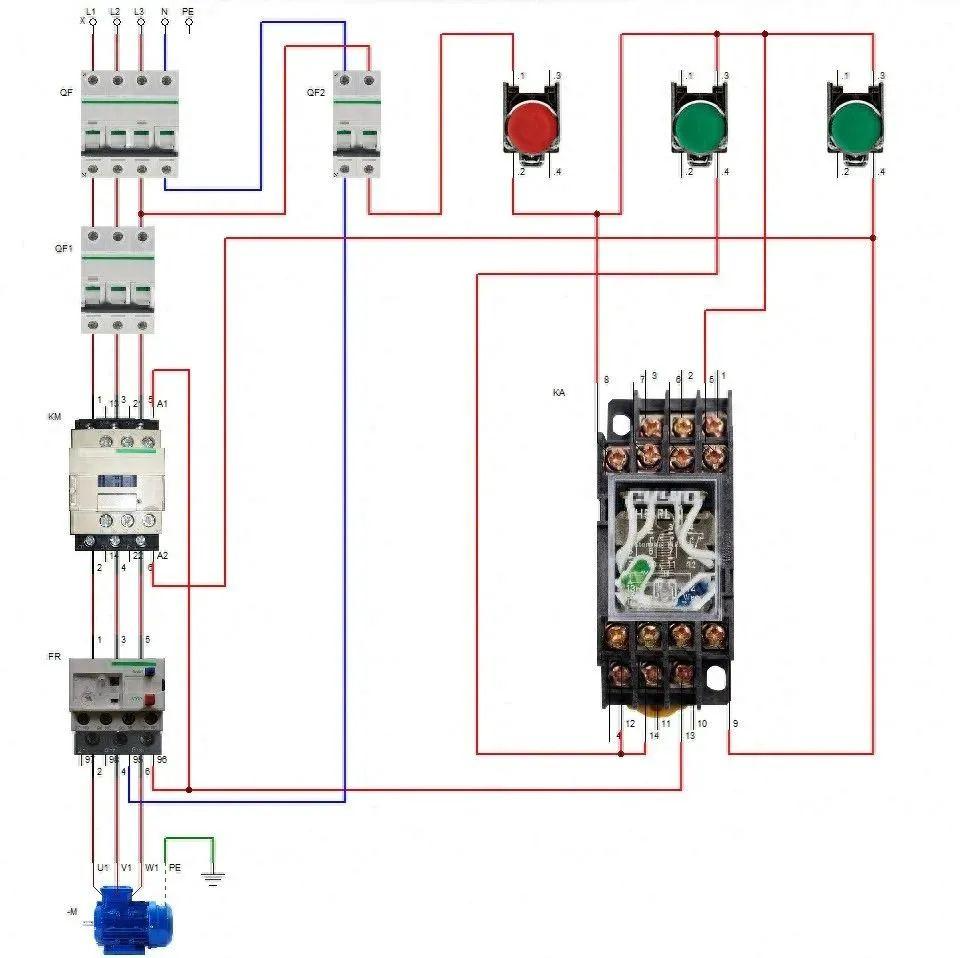

　　图 3 是该电路的实物图 2，进一步帮助我们理解电路的实际构成。
　　此电路的控制要求为：按下起动按钮 SB2，电动机转动；按下停止按钮 SB1，电动机停止；按钮 SB3 用于点动控制电动机转动。我们将点动与连续控制功能集成在一个电路中，这样的设计使得电路既能实现点动功能，又能实现连续运行功能。在实际应用中，例如在老式的车磨刨铣机床上就广泛采用了这种电路。在正常情况下，电机可以一直连续运行；而当遇到故障需要维修，或者进行某种手动操作时，就可以使用点动功能。
　　在这个电路中，我们引入了一个新的元器件 —— 中间继电器。中间继电器的种类繁多，其主要起到功能、信号转换的作用。需要注意的是，中间继电器的触点不能用于主电路，只能在控制电路中使用。
　　当按下 SB2 按钮时，中间继电器线圈得电吸合，其常开触点闭合，实现自锁功能，进而接通接触器 KM 线圈回路，接触器吸合，电机开始运行，此时电机处于连续运行状态。因此，SB2 按钮的功能是实现电机的连续运行。当按下停止按钮 SB1 时，电机停止运转。
　　当按下 SB3 按钮时，接触器 KM1 回路接通，电机运行。但是，一旦松开按钮，KM1 失电，电机停止。所以，SB3 按钮的功能是实现电机的点动运行。　　电路（二）

　　此电路的控制要求同样是：按下起动按钮 SB2，电动机转动；按下停止按钮 SB1，电动机停止；按钮 SB3 用于点动控制电动机转动。不过，本节的实现方法与点动与连续运转控制电路（一）不同，SB3 采用的是复合按钮。
　　当按下 SB2 按钮时，接触器得电吸合，其辅助触点闭合形成自锁，从而实现电机的连续运行功能。按下停止按钮，电机停转。所以，SB2 按钮的功能是实现电机的连续运行。
　　从图中可以看出，SB3 按钮使用的是复合按钮。在实际应用中，按钮一般都是复合按钮，至少分别带有一对常开触点和一对常闭触点。当按下 SB3 按钮时，首先是常闭触点断开，其次是常开触点闭合，这是因为按钮属于机械按钮，动作存在先后顺序。按下 SB3 按钮后，常开触点闭合，接通接触器线圈，电机运行。但此时 SB3 按钮的常闭触点断开，切断了 KM1 触点的自锁回路。所以，当按钮松开后，接触器失电，电机停止运转，从而实现了点动运行功能。
