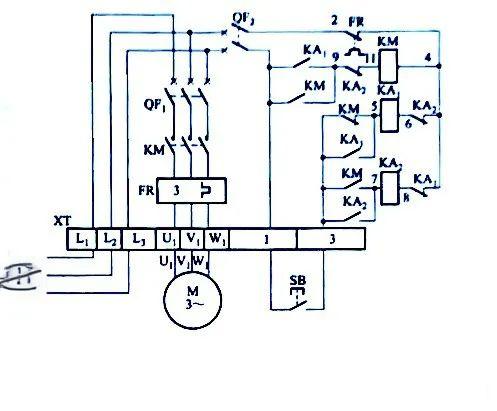

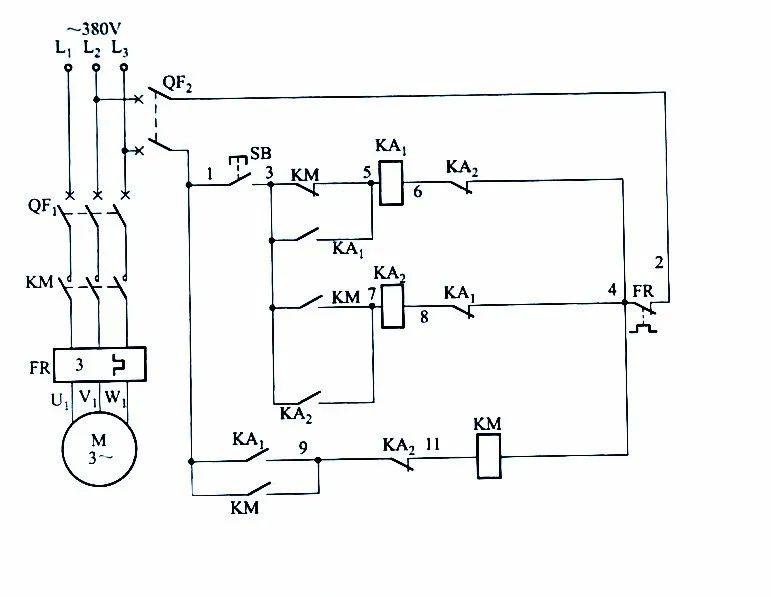

电路启动过程　　当我们需要启动电动机时，按下按钮开关 SB (1 - 3) 且不松手。此时，中间继电器 KA 的线圈在交流接触器 KM 辅助常闭触点 (3 - 5) 的作用下得电吸合。随着 KA 的吸合，其常开触点 (3 - 5) 闭合，实现自锁功能。同时，KA1 并联在交流接触器 KM 线圈启动回路中的常开触点 (1 - 9) 也闭合，这使得交流接触器 KM 的线圈得电吸合。交流接触器 KM 吸合后，其辅助常开触点 (1 - 9) 闭合实现自锁，三相主触点也随之闭合，电动机便得电启动运转。当松开按钮开关 SB (1 - 3) 后，中间继电器 KA 的线圈断电释放，KA1 的所有触点恢复到原始状态。

　　（图为启动过程中相关继电器状态）
　　在这个启动过程中，中间继电器 KA 起到了关键的过渡和控制作用。它通过与交流接触器 KM 的辅助常闭触点配合，实现了对交流接触器 KM 的启动控制。同时，KA 的自锁功能保证了在按钮松开后，交流接触器 KM 能够继续保持吸合状态，使电动机持续运转。
　　电路停止过程　　当需要停止电动机时，再次按下按钮开关 SB (1 - 3) 且不松手。这时，中间继电器 KA2 的线圈在交流接触器 KM 辅助常开触点 (3 - 7) （此时该触点已处于闭合状态）的作用下得电吸合。KA2 吸合后，其常开触点 (3 - 7) 闭合实现自锁，而 KA2 串联在交流接触器 KM 线圈回路中的常闭触点 (9 - 11) 断开。这一动作切断了交流接触器 KM 线圈的电源，使得 KM 线圈断电释放，其三相主触点断开，电动机失电停止运转。当松开按钮开关 SB (1 - 3) 后，中间继电器 KA2 的线圈断电释放，KA2 的所有触点恢复到原始状态。

　　（图为停止过程中相关继电器状态）
　　在停止过程中，中间继电器 KA2 的作用是切断交流接触器 KM 的电源，从而实现电动机的停止。通过与交流接触器 KM 的辅助常开触点配合，KA2 能够准确地在需要停止电动机时发挥作用。
　　这种用一只按钮控制电动机启停的电路设计，巧妙地利用了中间继电器和交流接触器的触点特性，实现了通过一个按钮完成电动机的启动和停止操作。在实际应用中，需要根据电动机的功率、负载特性等因素，合理选择中间继电器和交流接触器的型号和规格，以确保电路的可靠性和稳定性。同时，在安装和调试过程中，要严格按照电路图进行连接，仔细检查各个触点的连接是否牢固，避免出现接触不良等问题，从而保证电动机能够正常、安全地运行。
