在工业生产和电力系统中，高压电动机扮演着至关重要的角色。然而，高压电动机在运行过程中可能会遇到过负载的情况，这不仅会影响电动机的正常运行，还可能导致电动机损坏，甚至引发安全事故。因此，设计一个可靠的过负载保护电路对于高压电动机来说是非常必要的。

过负载保护电路的重要性

高压电动机在实际运行中，由于各种原因，如机械故障、电源电压波动等，可能会出现过负载的情况。过负载会使电动机的电流增大，温度升高，长时间的过负载运行会加速电动机绝缘材料的老化，降低电动机的使用寿命。同时，过负载还可能导致电动机堵转，引发短路等故障，对电力系统的安全稳定运行造成威胁。因此，过负载保护电路能够在电动机出现过负载情况时及时动作，切断电源，保护电动机免受损坏。

过负载保护电路的设计原理

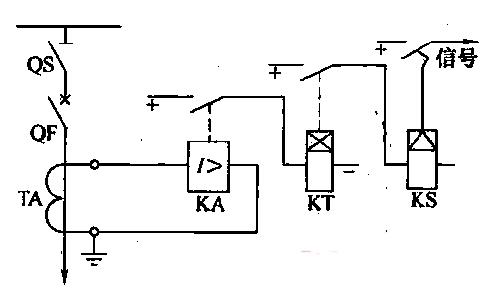

过负载保护电路的设计通常基于电流检测的原理。通过检测电动机的电流大小，当电流超过设定的额定值时，保护电路会触发动作。常见的电流检测方法有使用电流互感器和霍尔传感器等。电流互感器是一种将大电流转换为小电流的装置，它可以将电动机的电流信号转换为便于检测和处理的小电流信号。霍尔传感器则是利用霍尔效应来检测电流，具有响应速度快、精度高、线性度好等优点。
在检测到过负载电流后，保护电路会通过控制电路来实现对电动机电源的切断。控制电路可以采用继电器、接触器等开关元件，当检测到过负载信号时，控制电路会驱动开关元件动作，切断电动机的电源。为了避免误动作，保护电路还需要设置合适的延时时间。延时时间的设置要根据电动机的负载特性和启动时间来确定，一般来说，对于启动时间较长的电动机，延时时间要适当延长，以避免在启动过程中保护电路误动作。

过负载保护电路的优化与改进

随着电子技术的不断发展，过负载保护电路也在不断地优化和改进。现代的过负载保护电路通常采用智能化的设计，利用微处理器和数字信号处理技术来实现对电动机电流的检测和控制。智能化的保护电路可以根据电动机的运行状态自动调整保护参数，提高保护的准确性和可靠性。
此外，还可以采用多重保护措施来提高保护的可靠性。例如，除了电流保护外，还可以增加温度保护、电压保护等。温度保护可以通过检测电动机的温度，当温度超过设定值时，及时切断电源，防止电动机因过热而损坏。电压保护则可以检测电源电压的波动情况，当电压过高或过低时，采取相应的保护措施，保证电动机的正常运行。
