凭借其极低的成本、极高的稳定性以及令人惊叹的灵活性，NE555 成为了
电子工程师们爱不释手的 “法宝”。无论是在工业设备的精密控制、消费电子的便捷应用，还是智能家居的智能交互、汽车电子的安全保障等众多领域，都能频繁见到 NE555 的身影。今天，我们就一同深入探究这枚 “芯片” 的前世今生以及它的奥秘。
NE555 的诞生
在数字电路刚刚崭露头角的时代，触发电路作为其中的关键部件，市场需求急剧增长。当时，工程师 Camenzind 并未盲目追求复杂的创新设计，而是将关注点聚焦在稳定性、低成本和易用性上。他独具匠心地运用三个 5kΩ 电阻构建了一个分压网络，并巧妙地搭配比较器、触发器和放电
晶体管，成功打造出了这款具有划时代意义的
集成电路。由于芯片内部存在三个 5kΩ 电阻，工程师们便顺口给它起了 “555” 这个简单直白的名字。谁能料到，这款看似普通的芯片竟会成为电子发展史上的一颗 “常青树”。NE555 的诞生，不仅成功解决了当时触发电路面临的诸多难题，更开创了单芯片实现多种功能的崭新局面。
NE555 的工作原理
内部结构解析：NE555 的内部宛如一个精密的微观世界，主要由四大模块构成。分压网络由三个 5kΩ 电阻串联而成，它能够将电源电压 Vcc 地分压为 2/3Vcc 和 1/3Vcc，为比较器提供稳定的基准电压。比较器包括阈值比较器（THR，引脚 6）和触发比较器（TRIG，引脚 2）。当输入电压超过 2/3Vcc 时，阈值比较器输出高电平，触发复位；当输入电压低于 1/3Vcc 时，触发比较器输出高电平，触发置位。RS 触发器则根据比较器的输出信号来控制输出状态，堪称 NE555 的 “决策中心”。放电晶体管（DIS，引脚 7）负责控制外部电容的充放电过程，从而实现的定时功能。

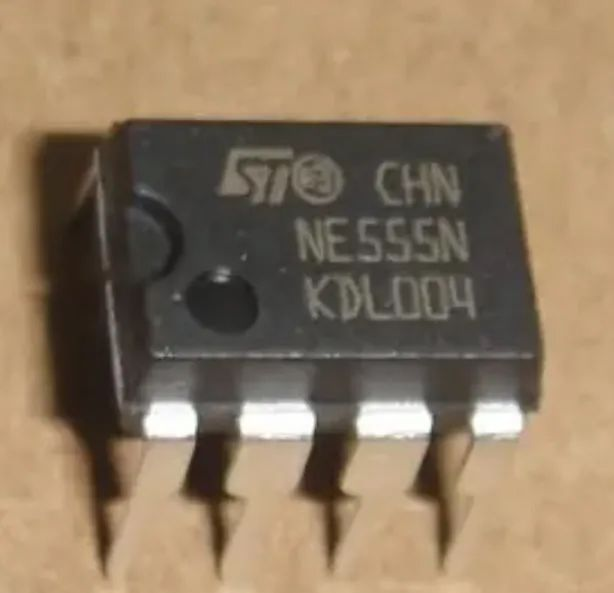

图 1：NE555 芯片
三种工作模式
单稳态模式：这是一种精准定时的 “定时器”。当触发信号使 TRIG 引脚（引脚 2）电压低于 1/3Vcc 时，比较器输出高电平，RS 触发器置位，输出端（引脚 3）变为高电平，放电晶体管截止。随后，电源通过电阻 R 向电容 C 充电，当电容电压达到 2/3Vcc 时，阈值比较器触发复位，输出端变为低电平，放电晶体管导通，电容快速放电。其定时公式为 T = 1.1 × R × C（R 为电阻值，C 为电容值）。例如，当 R = 100kΩ，C = 100μF 时，定时时间约为 11 秒，常用于自动感应灯等延时控制场景。
无稳态模式：它是一种持续振荡的 “振荡器”，无需外部触发，就能自动产生连续的方波信号。在充电阶段，电源通过电阻 R1 和 R2 向电容 C 充电，当电压达到 2/3Vcc 时，放电晶体管导通，电容通过 R2 放电；当电容电压降至 1/3Vcc 时，放电晶体管截止，充电过程重新开始，如此循环往复，形成方波。其频率公式为 f = 1.44 / [(R1 + 2R2) × C]。例如，当 R1 = 1kΩ，R2 = 10kΩ，C = 10μF 时，频率约为 6.5Hz，可用于驱动 LED 闪烁，广泛应用于时钟发生器、音频振荡器等领域。
双稳态模式：作为状态记忆的 “触发器”，它可以通过外部信号切换输出状态。当 TRIG 引脚输入低电平时，RS 触发器置位，输出高电平；当 THR 引脚输入高电平时，RS 触发器复位，输出低电平。其特点是输出状态可长期保持，直到接收到新的触发信号，常用于开关控制、逻辑电路等。

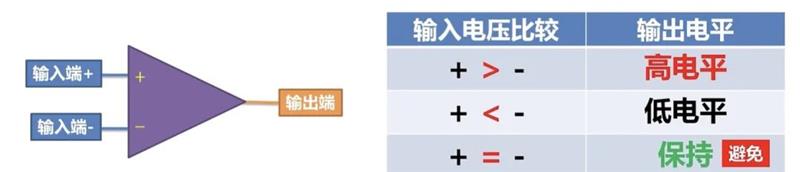

图 2：比较器

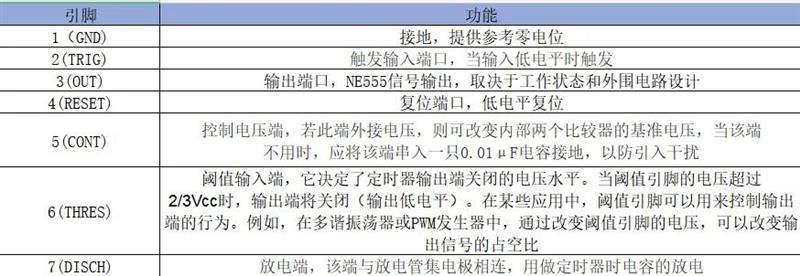

关键引脚功能详解：引脚 4（RESET）为低电平有效，可强制复位输出为低，常用于紧急停止控制。引脚 5（CTRL）外接电压可调整比较器基准电压，从而实现压控振荡（VCO）等功能。引脚 7（DIS）作为放电端，直接控制电容充放电速度，是调整定时精度的关键所在。
图 3：关键引脚功能
NE555 的应用场景
基础应用：NE555 堪称电子世界的 “瑞士军刀”。它可以通过无稳态模式产生方波，用于驱动扬声器发声（如电子琴）、控制电机转速（PWM 调速）；利用单稳态模式实现延时开关（如自动门、延时照明），双稳态模式实现状态记忆（如按键去抖、继电器控制）；还能将不规则波形转换为标准方波，用于数字电路的同步控制。
进阶应用：在创新设计领域，NE555 是 “灵感源泉”。通过调整无稳态模式的占空比，可实现 PWM 调光 / 调速，例如用 NE555 驱动 TIP120 晶体管，能轻松控制大功率负载。利用阈值比较器监测电压，当输入超过 2/3Vcc 时可触发报警（如水开报警器、电池低电压提示）。通过 RLC 电路与 NE555 结合，还能检测金属物体引起的电感变化，实现简易金属探测功能。
新兴领域：在智能家居领域，NE555 在自动感应灯、智能窗帘等设备中，通过定时和触发功能实现人性化控制。在工业自动化中，它作为传感器信号处理，实现生产线的精准定时、故障报警和状态监测。在新能源汽车中，NE555 在电池管理系统中监测电压、电流，确保电池安全运行；在电机控制中提供稳定的 PWM 信号。
NE555 的设计技巧与常见问题解决
电路设计要点：在元件选型方面，电阻取值范围一般为 1kΩ~10MΩ，应避免过小导致放电电流过大；电容常用 100pF~1000μF，在高精度场景建议使用钽电容。为保证电源稳定性，需在 VCC 引脚（引脚 8）接 10μF
电解电容 + 0.1μF 陶瓷电容滤波，防止电压波动影响精度。在抗干扰措施上，可在 CTRL 引脚（引脚 5）接 0.01μF 电容到地，抑制噪声干扰；触发信号输入端串联 1kΩ 电阻，防止误触发。
常见故障排查：若出现输出异常，如无输出，需检查电源是否正常、RESET 引脚是否为高电平、触发信号是否有效；若输出不稳定，要检查电容是否漏电、电阻是否虚焊、负载是否过重。对于定时误差问题，要确保电阻和电容的实际值与标称值一致，在高温环境建议选用低温度系数元件；长定时（如小时级）可采用多级 NE555 级联或配合
单片机实现。当遇到负载驱动问题，驱动大电流负载（如继电器、电机）时，需外接晶体管或使用达林顿管（如 TIP120）扩流。
调试工具与方法：使用示波器可以观察输出波形，验证频率、占空比和定时精度。万用表可用于测量各引脚电压，排查电源、电阻和电容的异常。还可使用 Multisim 等仿真软件进行电路仿真，提前发现设计缺陷。
