IGBT 正弦波调光器作为一种先进的调光设备，凭借其独特的工作原理和显著优势，在众多领域得到了广泛应用。
IGBT 正弦波调光器工作原理
IGBT 正弦波调光器主要基于 IGBT 的
开关特性和对正弦波信号的控制来实现灯光亮度调节，具体工作过程如下：
IGBT 的开关作用：IGBT（绝缘栅双极型
晶体管）是一种电压控制型器件，具备出色的开关特性。当在其栅极施加合适的控制信号时，IGBT 能够快速地导通和关断。在正弦波调光器中，IGBT 充当
开关元件，通过精准控制其导通和关断时间，来调节输出电压的平均值，进而实现对灯光亮度的调节。
正弦波信号的产生：调光器内部通常配备一个正弦波信号发生器，用于产生标准的正弦波电压信号。该信号的频率一般与市电频率保持一致，如 50Hz 或 60Hz，其幅值可根据实际需求进行调整。
脉宽调制（PWM）控制：为了实现对正弦波电压的有效调节，调光器采用脉宽调制技术。将正弦波信号与一个高频的三角波信号进行比较，当正弦波信号幅值高于三角波信号幅值时，IGBT 导通；当正弦波信号幅值低于三角波信号幅值时，IGBT 关断。通过这种方式，IGBT 的导通时间会随着正弦波信号的幅值变化而变化，从而输出一系列宽度不同的脉冲信号。
低通滤波：IGBT 输出的脉冲信号经过一个低通滤波器，该滤波器能够将高频的脉冲成分滤除，只保留低频的正弦波成分。这样就得到了一个幅值可以根据需要调节的正弦波电压，用于驱动灯光负载。通过改变正弦波信号的幅值，就可以改变输出电压的有效值，进而实现对灯光亮度的调节。

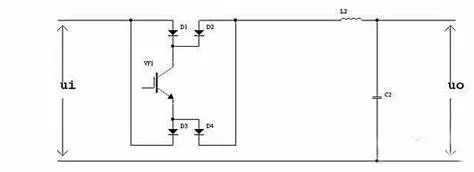

图 1：IGBT 正弦波调光器工作原理示意图
IGBT 正弦波调光器调光控制方式
模拟调光：通过改变输入到调光器的模拟控制信号的幅值来调节正弦波信号的幅值，从而实现调光。模拟控制信号可以是电压信号或电流信号，调光器根据接收到的模拟信号大小来调整输出电压，实现连续的调光效果。这种调光方式适用于对调光精度要求不高、控制较为简单的场景。
数字调光：利用数字信号来控制调光器。例如，通过微控制器（MCU）或数字信号处理器（DSP）输出数字控制代码，经过数字 - 模拟转换（DAC）后得到模拟控制信号，再按照模拟调光的方式进行调光。数字调光具有更高的精度和灵活性，可以实现更复杂的调光功能，如预设场景、渐变调光等，适用于对调光效果要求较高、需要实现智能化控制的大型照明系统。
IGBT 正弦波调光器优势
相较于传统调光器，IGBT 正弦波调光器在多个方面具有显著优势：
输出波形质量高：IGBT 正弦波调光器采用脉宽调制（PWM）技术和先进的控制算法，能够输出接近理想正弦波的电压波形。而传统调光器如
可控硅调光器，会产生大量的谐波，导致输出波形失真严重。高质量的正弦波输出可以避免灯光闪烁和频闪现象，为用户提供更加舒适、稳定的照明环境，尤其适用于对灯光质量要求较高的场所，如博物馆、画廊、高端商业店铺等。
调光精度高：IGBT 正弦波调光器通过控制 IGBT 的导通和关断时间，能够实现非常的调光控制。其调光精度通常可以达到 1% 甚至更高，而传统调光器的调光精度一般在 5% - 10% 左右。高精度的调光可以满足不同场景下对灯光亮度的要求，例如在摄影棚中，摄影师可以根据拍摄需求调整灯光亮度，以达到理想的拍摄效果。
效率高：IGBT 本身具有较低的导通电阻和开关损耗，在正弦波调光器中，IGBT 工作在开关状态，能够快速地导通和关断，从而减少了能量在调光过程中的损耗。传统调光器如电阻调光器，是通过改变电阻值来调节电流，从而实现调光，这种方式会在电阻上产生大量的热量，导致能量浪费严重。相比之下，IGBT 正弦波调光器的能效更高，能够有效降低能源消耗，节省用电成本。
电磁干扰小：IGBT 正弦波调光器由于采用了先进的 PWM 控制技术和良好的电磁屏蔽措施，其产生的电磁干扰（EMI）非常小。传统调光器，特别是一些采用机械开关或简单
电子电路的调光器，在工作时会产生较大的电磁干扰，可能会对周围的电子设备产生影响，如干扰收音机、电视机等的正常接收。而 IGBT 正弦波调光器可以避免这种情况的发生，适用于对电磁环境要求较高的场所，如医院、学校、科研机构等。
兼容性好：IGBT 正弦波调光器可以与多种类型的灯光负载兼容，包括白炽灯、卤素灯、LED 灯等。它能够根据不同的负载特性自动调整输出，确保灯光的正常工作和调光效果。传统调光器可能存在兼容性问题，例如可控硅调光器在用于 LED 灯调光时，可能会出现闪烁、色温变化等问题。IGBT 正弦波调光器则能够很好地解决这些问题，为用户提供了更多的灯光选择和更好的使用体验。
IGBT 正弦波调光器选型
选择适合的 IGBT 正弦波调光器，需要综合考虑多个性能参数以及实际应用场景的需求，以下是一些关键要点：
功率匹配：要根据所连接的灯光负载总功率来选择调光器。一般来说，调光器的额定功率应大于等于灯光负载的总功率，以确保调光器能够稳定可靠地工作，避免过载损坏。例如，如果需要调节总功率为 1000W 的灯光负载，那么应选择额定功率至少为 1000W 的 IGBT 正弦波调光器，为了保证一定的余量，可选择 1200W 或更高功率的调光器。
调光精度：对于一些对灯光亮度要求的场所，如摄影棚、博物馆展览厅等，需要选择调光精度高的调光器，通常调光精度应达到 1% - 2%。而对于一般的家居或商业照明场所，调光精度在 5% 左右即可满足需求。
输出波形质量：优质的调光器应输出接近理想正弦波的波形，以减少谐波失真，避免灯光闪烁和对其他电子设备的干扰。如果应用场景对电磁兼容性要求较高，如医院、学校的电子实验室等，就需要重点关注调光器的输出波形质量，可查看产品的谐波失真指标，一般要求 THD（总谐波失真）小于 5%。
控制方式：考虑调光器的控制方式是否符合实际应用需求。常见的控制方式有模拟调光（如 0 - 10V 模拟信号控制）和数字调光（如 DMX512 数字信号控制）。模拟调光适用于简单的调光系统，成本较低；数字调光则具有更高的灵活性和精度，适用于大型复杂的照明系统，如舞台灯光、智能建筑照明等。
兼容性：确保调光器与所使用的灯光类型兼容。不同类型的灯光，如白炽灯、卤素灯、LED 灯等，其电气特性不同。例如，LED 灯对调光的要求较为特殊，需要选择专门兼容 LED 灯的 IGBT 正弦波调光器，以避免出现闪烁、色温变化等问题。
安全性能：调光器应具备过流保护、过压保护、过热保护等安全功能，以防止因异常情况导致设备损坏或引发安全事故。例如，当灯光负载出现短路等故障导致电流过大时，调光器的过流保护功能应及时启动，切断电路，保护设备和人员安全。
安装与尺寸：根据安装位置和空间大小选择合适尺寸和安装方式的调光器。例如，在一些空间有限的小型灯具中，可能需要选择体积较小、紧凑的调光器；而在大型配电柜中安装的调光器，则可以选择标准尺寸、导轨安装或面板安装的产品，以便于集中管理和维护。
