可用于大功率单极电源的500W功率放大器输出电路

　　电路的功能

　　本电路是功率放大器的输出电路，负载为8欧，有效输出为500W，输出电压为180VP-P，输出电流峰值可达10A以上，所以它也可用于高输出单极电源。电源电压为正负95V即使低些也无须改变电路参数。

　　电路工作原理

　　负载为8欧时，为了输出500W的功率，根据VCC=√8RLP，VCC应为179V，再将损耗电压考虑在内，可采用正负95V双极电源。四个并联流入的总集电极电流IO（MAX），根据IO（MAX）=√2PO/RL公式计算，约为11.2A，应配备能供给这样电流的电源。

　　如果TT5~TT12各晶体管的直流电流放大率HFE2为50，则有224MA的基极电流流过，若TT3（TT4）的HFE1也为50，则TT1（TT2）的发射极电流约为4.5MA，电路很容易在这样的电流下工作。象这种HFE作为乘法结果（HFE1*HFE2）的连接方式称为达林顿连接。

　　注释

　　正、负双极电源电路和电源容量

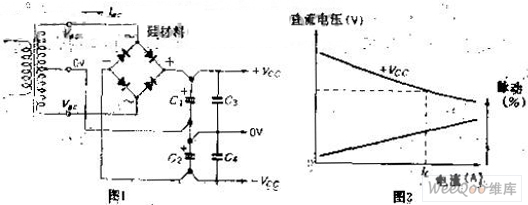

　　由于功率放大器省去了输出电容；所以多采用双极电源电路，图1为整流和滤波电路，图2示出了调节性曲线（直流输出电压V随负载电流IC变化曲线）和脉动（脉冲波含有率）曲线。

　　根据所需直流电压VCC求出电源变压器的次级电压VCC的概略值，即VCC≈VCC*1.25（无负载时，VCC=√2*VCC）。电流由输出功率和负载电阻确定。平均直流电流IDO由IDO=2IO（MAX）/π公式求出，其中IO（MAX）为输出级的集电极电流。交流IAC由滤波电容C1、C2确定，大致为IAC=（√2~2）IDO。

　　并联电容C3和C4用来修正滤波电容的高频阻抗，其容量和类型根据需要放大的带宽来确定。在大功率电路中，流过的电流大，所以要注意C1、C2的接线，可把图中的.符号作为端子进行接线，并尽量选用粗线。
