设计自由度很大的二级直耦宽带放大器

　　电路的功能

　　虽然很多单片IC也被称为宽带放大器，但往往因具特性与使用要求不匹配，设计上又没有自由度，因而无法应用。用晶体管组合而成的放大器可以按使用要求进行组合，设计自由度大，所以在图象电路中得到广泛的应用。

　　电路的工作原理

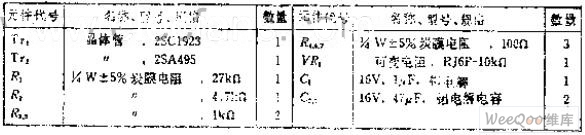

　　基本电路为二级直耦电路。第二级采用PNP晶体管。使电源电压的利用率真得到提高。若要求有较大的振幅时可采用电路。

　　各级的开环增益分别为20DB，负反馈也为20DB。与R1串联的可变电阻VR1本来是可以不要的，因为各晶体管的偏置要求不同，所以加了VR1使其可以调节。

　　隔直流电容C1、C2的容量由下限频率决定。上限频率受晶体管制约。如使用2SA495、则大约有30MHZ的带宽，所以要求TT2是高FT、低C的晶体管。至于直流偏流，如集电极负载电阻选得较小，电路可以大电流条件下工作。

　　两级直耦电路和OP放大器一样，抗电源波动的能力不强，需采用稳定压电源。负载电阻小时，应增加与TT3输出直接耦合的射极输出器。
