在电子电路领域，运算放大器的应用无处不在。然而，由于不同应用程序对运算放大器的规格要求各异，导致其难以重复使用。近年来，为了降低成本、优化库存以及降低采购风险，越来越多的公司致力于实现元器件的标准化。本文将深入介绍 ADI 的高精度通用运算放大器 ——ADA4510 - 2，它适用于多种场景，具备高精度、低成本等显著特点。
运算放大器作为电路中的关键电子元件，在不同应用场景下，其所需规格差异明显。例如，在高精度测量仪器中，为了放大微弱的传感器信号，对运算放大器的精度要求极高；而在高速信号 A/D 转换前后的缓冲电路中，则需要运算放大器具备低噪声和高速响应的特性。
理想状态下，运算放大器的输入阻抗为无穷大、输出阻抗为零、输入动态范围无穷大、开环电压增益无穷大、频率带宽无穷大、输入失调电压为零、共模输入抑制比无穷大以及内部噪声为零。但在现实中，输入阻抗虽非常高却有限，输出阻抗为数十 Ω，输入动态范围受电源和 GND 限制，开环电压增益在 10? - 10?之间，频率带宽为数百 kHz - 数十 MHz，输入失调电压为数 mV，共模输入抑制比虽较高但有限，内部噪声为数 nV/√Hz - 数十 nV/√Hz（热噪声）。
这些性能限制使得不同电路通常需要选用不同类型的运算放大器，进而导致元器件种类增多，增加了管理成本和采购风险。
针对上述问题，ADI 推出了高精度通用运算放大器 ADA4510 - 2。该产品采用了 ADI 独有的 DigiTrim 技术，实现了极低的失调电压（±20μV max），在其他性能指标上也达到了行业水平，堪称一款真正的 “型” 运算放大器，非常适合用于元器件标准化。
ADA4510 - 2 的主要规格如下：
- 失调电压： ±20μV（@25°C）
- 失调电压漂移：70nV/°C（典型值）
- 输入偏置电流 10pA（@25°C）
- 1/f 噪声：1μVp - p（典型值）（0.1 至 10 Hz）
- 噪声密度：5nV/√Hz（典型值）（@1kHz）
- 增益带宽积：10.4MHz（典型值）
- 压摆率：19V/μs（典型值）
- 轨到轨输入输出：支持
- 电源电压范围：6V 至 40V
- 传感器输入级：在传感器输入级应用中，需要放大来自传感器的微小模拟信号，因此低误差分量至关重要。ADA4510 - 2 凭借低失调电压（ ±20μV）、低失调电压漂移（典型值为 70nV/°C）和低输入偏置电流（ 10pA @25°C），能够高精度地放大传感器信号。

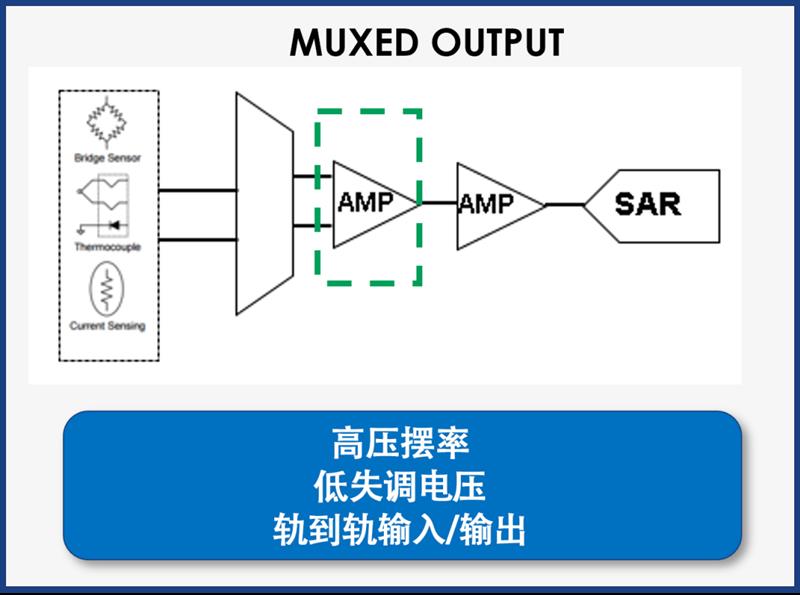

- 多路复用器输出级：当来自传感器的信号由多路复用器切换时，需要运算放大器具备快速跟随的能力，即需要高压摆率。ADA4510 - 2 结合了高压摆率（典型值为 19 V/μs）、低失调电压漂移（典型值为 70 nV/°C）和轨到轨输入 / 输出，能够处理高速切换并实现的信号放大。
- 数据采集：数据采集要求运算放大器的噪声性能不会干扰数据精度，并且能够处理高信号频率的增益带宽。ADA4510 - 2 具有低噪声（1/f 噪声 = 1μV p - p 典型值（0.1 至 10Hz），噪声密度 = 5nV/√Hz 典型值（@1kHz））和宽增益带宽（10.4MHz 典型值），可以实现高精度和高采样速度的数据采集。
- 有源滤波器：在有源滤波器应用中，需要低输入偏置电流以保持信号精度，同时增益带宽对于支持宽频率范围也很重要。ADA4510 - 2 具有低输入偏置电流（ 10pA @25°C）和宽增益带宽（典型值为 10.4MHz），适用于宽频率范围的滤波器设计。
- 高精度参考电压缓冲器：为了保持准确的基准电压，需要运算放大器具备良好的偏移电压和偏移电压漂移性能。ADA4510 - 2 具有低失调电压（ ±20μV）和低失调电压漂移（典型值为 70nV/°C），可确保参考电压的稳定运行。
- D/A 转换器缓冲器：作为 D/A 转换器缓冲器，需要具有高单调性和低误差，以正确放大来自 D/A 转换器的输出信号。ADA4510 - 2 具有高单调性、低失调电压（ ±20μV）和低失调电压漂移（典型值为 70nV/°C），可以在不丢失信号信息的情况下实现高精度的信号输出。
