NF型调制控制电路的音频放大器

　　在音频放大器中的调制控制电路上，负反馈的电路上具有的频率特性，能够使低音、高音的增益发生变化(的使用DSP技术)。为了使此时的变化量能够连续可变，普遍的方法是使用2个电位器，即可变电阻器VR来作为调节低音和高音用的。

　　图1是在OP放大器的负反馈电路中，插人RC电路(因此称为NF…Negative Feedback)，实现低音、高音的增强和衰减的典型的例子。

　　图1 NF型音色调整电路

　　附加在可变电阻VRI和VRz两端的电阻器，决定变化量，通常的选择范围在±12～±20dB。另外，当VR的滑触头位置在中央时，与反馈电路的阻抗等价，所以此时变成平坦的频率特性.在图3的电路中，VR在左侧时，低音、高音均被增强。

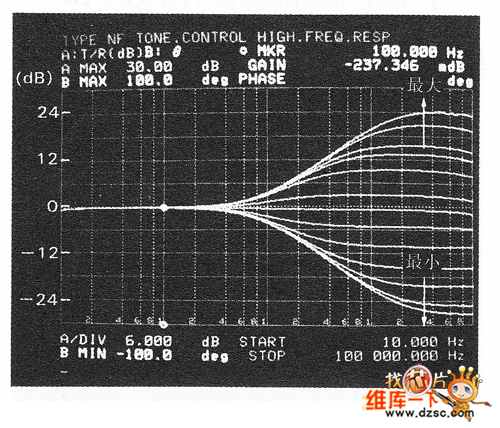

　　图2 音色调整电路的高频域变化特性

　　高音的频率特性用VR1和电容C1的时间常数决定，低音由VR2和C1的值决定。无论哪个，都是以f＝1kHz为中心，改变其变化特性。

　　图2是将低音用的可变电阻VR1的滑触头设置在中央，使高音用的VR1在(min)～(max)之间变化时的频率特性。出现的几个曲线是由于适当设置VR的滑触头而重新绘制的结果。

　　同样的，将高音用的可变电阻VR1的滑触头设置在中央，使低音用的VR2在min～max之间变化时的频率特性如照片3。

　　图3 音色调整电路的低频域变化特性

　　f＝10Hz时的变化量约±20dB。

　　图4表示的是将VR的滑触头设置在中央(FLAT)，低音时高音及高音时低音的频率特性。由此可知，增益为0dB的频率约为1kHz。

　　图4 音色调整电路的变化特性

　　笔者认为几乎没有调制控制电路用于音频的设计，但如果通过在OP放大器的反馈电路中巧妙的使用RC，存在可实现这样的频率特性的控制技术。
