由3绕线变压器组成的平衡输出变压器从古至今一直被使用。图1表示了3绕线的平衡输出变压器的构成。用此种绕线方法，可通过适当选择匝数比，实现兼顾阻抗变换动作的变压器。
另外，如果匝数比限定为1:2（阻抗比为1:4），如图1（b）所示，将3根铜线绕在一起的3绕线变压器很容易制作，且平衡度很好。
这样的变压器由于阻抗比为1：4，当从1次侧看的值为50Ω时，终端电阻RL变为200Ω。各个输出和接地间有负载时，分别用100Ω作终端。

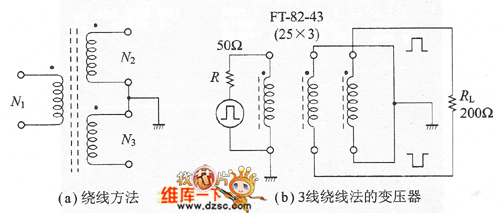

图1 由3线绕法组成的平衡输出电路
照片1是当RL＝200Ω作终端时，用高阻抗探头观测的特性。输出波形的对称性很好，没有用平衡－不平衡变压器时的低频特性的不平衡性。
照片1图2（b）中以RL＝200Ω为终端时的脉冲响应波形(FT-82-43，25T×3,3线绕法[f＝5MHz(VIN＝20VVp-p，R＝50Ω，2V／p．，25ns／p .)])
3绕线变压器的2次侧两端为1:2的变压器，所以能够使输人电压升高（电压增益6dB）。可应用于需要比电源电压大的输出振幅的场合。
照片2是连接1:2升压时的频率特性。由于负载不平衡，所以不管哪个输出端接地，都要注意高频特性的变化（正常为正相，翻转为反相连接）。
照片2 将3线绕法的变压器连接成刃压变压器时的频率特性（RL=200Ω，f＝10kHz～100Hz，3dB/p. ）
