JLC1562BN、JLC1562F是一种端口扩展集成电路，在东芝及长虹系列大屏幕彩色电视机机芯中应用较广泛。
JLC1562BN、JLC1562F内电路功能基本相同，仅是封装型号不一样。其功能是将I2C总线或AO、Al、A2输入的控制数据经译码后，输出相应的控制量。
JLC1562两种封装集成电路采用16引脚方式，其引脚功能及数据见下表所列。

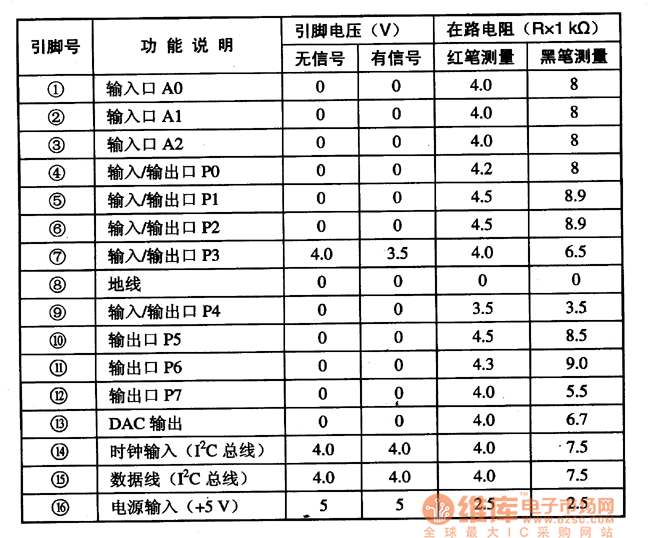

表 JLC1562BN(F)集成电路的引脚功能及数据
