JFCPU集成电路的引脚功能介绍

时间：2008-04-29

　　 JFCPU是一种通信用单片微电脑集成电路，在国威系列电脑计费电话机中应用较广泛。

　　JFCPU集成电路内部主要由时钟振荡电路、双音频拨号电路、EzpROM存储器、键位脉冲发生电路、键指令编码电路、复位控制电路、启动控制电路、液显屏显示译码驱动电路等组成。

　　JFCPU集成电路采用64脚软封装直接封装在液晶显示板上，其引脚功能见下表所列。

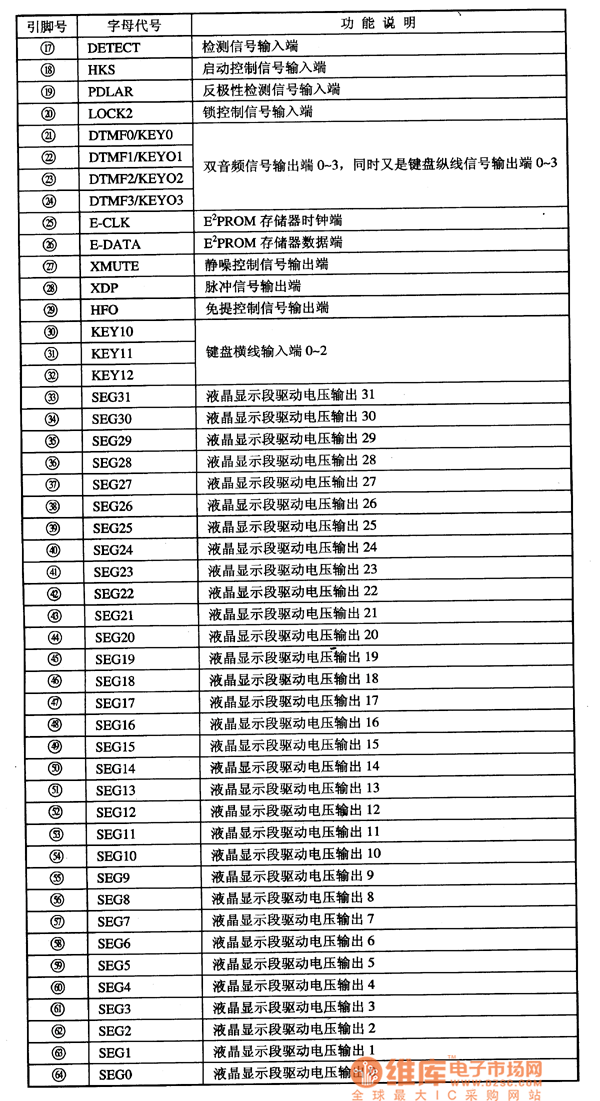

　　表　JFCPU集成电路的引脚功能

集成电路的引脚功能
