2阶均衡器

　　1阶均衡器在直流处有延迟，且仅有一个设计参数αo，这就限制了它的应用。2阶节有ωr和Q两个设计参数。延迟曲线本质上是带通形，而且通过改变Q值能将曲线展宽和变锐。通过参数ωt，可以确定峰值延迟的频率。由于具有这种灵活性，2阶节实际上可用来均衡任意的延迟曲线，的限制在于设计者愿意采用的节数和为实现均衡程度所需付出的努力。

　　对于Q为2或更大一些的情况，可以认为延迟出现在1rad／s处，其值由下式算出：

　　Tgd,max=4Q

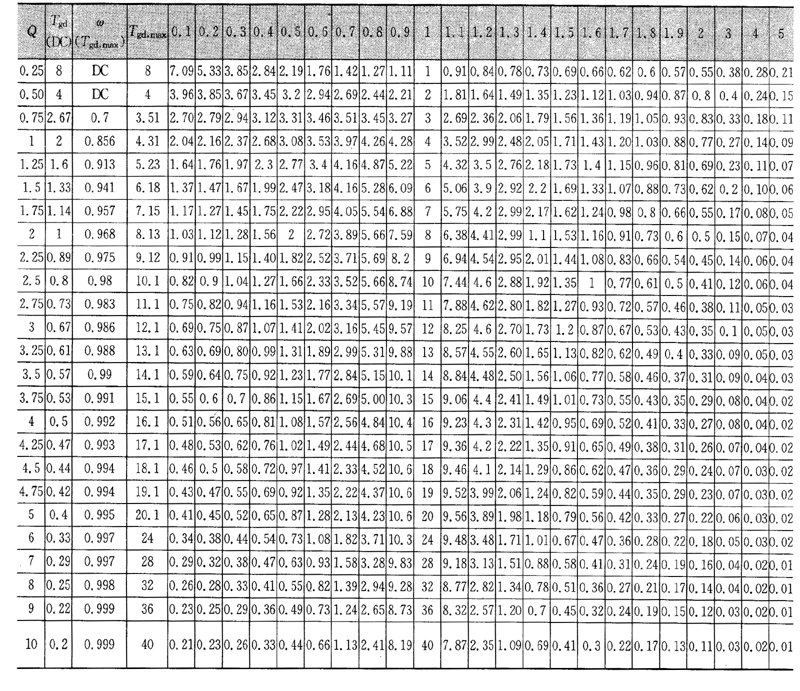

　　为F直接利用表，首先将要均衡的曲线归一化，使得延迟出现在lrad／s处。然后从表中选择一个能提供恰当补偿曲线的均衡器。

　　画出合成的延迟曲线。如果延迟波纹太大，需要附加的均衡节来补偿延迟差距。仍然采用表中的数据，对要均衡的频段归一化为中心频率1rad／s，并从表中选择补偿均衡器。通过变换，均衡器参数可以移至希望的频段上。

　　上述步骤的设计过于简单，均衡器的响应会互相影响，每一段要补偿的延迟都不能独立处理。每增加一节电路，都需要对先前各节的设计参数进行调整。

　　设计延迟均衡器通常需要有比设计实际滤波器更加熟练的技巧。对各种不同滤波器都有标准的极点－零点图，而均衡器的设计，就是确定一个极点－零点图来很好地满足曲线要求的近似问题。
