在电子电路设计中，我们平时所使用的 MCU 大多采用 3.3V 供电，然而外围电路往往是 5V 供电，因此 5V 与 3.3V 之间的电平转换就显得尤为必要。接下来，我们将详细介绍几种 5V 与 3.3V 的双向电平转换电路。

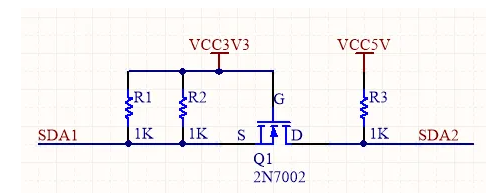

　　1、用 MOS 管搭建的转换电路
　　　在这个电路中，栅极 G 连接低电源电压 VCC3.3V，源级 S 接 “低电压” 端总线线路 SDA1，漏级 D 接 “高电压” 端总线线路 SDA2，R 为上拉电阻。我们来详细分析其电平状态：当 SDA1 为低电平时（0V），MOS 管导通（当 VGS > 阈值时，以常见的 2N7002 为例，其 Vth 为 2V 左右），此时 SDA2 输出为低电平；当 SDA1 为高电平时（3.3V），MOS 管截止，SDA2 端输出为高电平（5V），这是被上拉电阻拉高的结果；当 SDA2 输出为低电平时，由于 MOS 管内二极管导通，进而使 MOS 管导通，SDA1 输出也为低电平。这样就成功实现了 5V 和 3.3V 之间的电平转换。
　　2、通过三极管搭建的电路
　　　对于该电路的电平状态判断如下：当 3.3V 端为高电平时，Q1 导通，Q2 截止，5V OUT 通过 R3 上拉到 5V 系统，呈现 5V 高电平；当 3.3V 端为低电平时，Q1 截止，Q2 导通，Q2 集电极被拉到低电平，5V OUT 系统为低电平。
　　3、利用二极管的钳位作用实现转换
　　在这个电路中，当 5V 系统（5V IN）为高电平时，D1 阳极保持 3.3V + 二极管正向压降的电平。也就是说，输入 5V 高电平，输出为 3.3V 高电平；当 5V 系统为低电平时，D1 没有钳位作用，经 R1 连接到 3.3V 系统为低电平。
　　实际上，除了以上几种电路，还有其他多种电平转换方案。在实际应用中，上述这几种电路都较为简单，能够很好地实现 5V 和 3.3V 之间的通信和控制。曾经在一些电路设计中，有人将 5V TTL 电平和 3.3V MCU 直接相连，在实际测试应用中似乎也没有问题。但是需要特别注意的是，有时候负载效应可能会引起电路工作不正常。这是因为有些 TTL 电路需要下的输入阻抗作为负载才能正常工作。所以，为了保证电路工作的稳定性，还是建议应用 5V 和 3.3V 的电平转换电路。
