在电子电路设计中，负电压稳压电路有着广泛的应用。本文将详细介绍如何通过反接稳压芯片如 1117、使用稳压二极管和 TL431 来生成负电压，以及负电压在电路中的应用，如为运放提供双电源和提升地电位以适应高输入电压的场景，并给出具体的电路设计和计算示例。
　　首先要明确，这里所说的负电压稳压并非像电荷泵那样产生一个负电压，而是类似 7905 的作用，将稳压芯片的地和输入 / 输出电压反过来，使 GND 电压更高。若 GND 接电源正极，输出就是稳定的比电源低固定的电压，以电源正极为参考零电位时，稳压器输出的便是负电压，这就如同 PNP 三极管的数据都是负的一样。那么普通的 1117 之类的 LDO 反接一下是否也可以反向稳压呢？不妨一试。

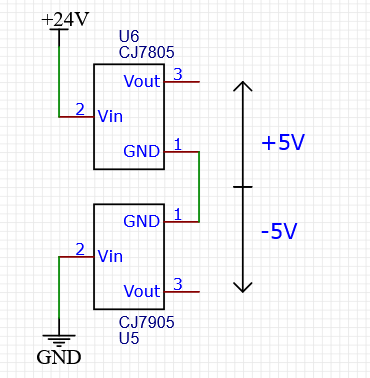

　　在很多电路中，7905 常和 7805 对称组合使用。通过将后面电路的地连接到 7805 和 7905 中间的地引脚，就能获得正负双向的稳定电压，为运放提供双电源，这种方式简单方便。
　　　除了使用稳压芯片，用稳压二极管也可以代替稳压器实现相对电源负极的稳定电压。虽然其稳定性不如稳压芯片，输出能力也有限，但好处是同样的稳压管换个位置就可以实现负电压稳压。稳压管的原理是，当稳压管两端电压升高超过阈值时，经过稳压管的电流会增加，串联个电阻就可以利用这个电流产生更大的压降，使稳压管两端的电压稳定。电阻既可以放在前面，也能放在后面。
　　TL431 在电路图上与稳压管相似，效果也类似，都是在电压超过阈值时增加经过两端的电流。因此，前面图里的稳压管可以直接换成 TL431。TL431 多了一个参考引脚（电压检测引脚），当这个引脚相对于阳极的电压超过 2.5V 时，经过 TL431 的电流变大，然后其工作原理和普通稳压管一样。阳极就是一般拿来接地的那一端。经过测试，该电路在电源电压从 2.5V 到 30V 变化时，稳压值从 -2.5V 变到 -2.53V，稳定性较好。同时，也可以像普通的 TL431 电路一样使用分压电阻实现可调稳压。在计算稳压值时，通常假设流入或流出 TL431 检测引脚的电流很小可忽略，但如果两个分压电阻取值过大，经过它们的电流总量就很小，TL431 分流的电流可能就不可忽略了，而这个电流和 TL431 的内部特性有关，是不稳定的。
　　　负电压稳压除了能给运放提供负电源，还有另一个重要用途，即抬高地电位。例如，当手里的某个芯片输入电压只有 5V，而需要用它测量 9V、 12V 的电压，且电源电压也是 12V 时，简单的方法是先用 LDO 给芯片降压供电，再用分压器把 9 - 12V 的输入信号降低到 5V 以内。但注意到信号的变化幅度只有 3V，相对于 +12V，信号的值是 -3V，那么给芯片 -5V 供电，信号范围就在芯片的承受范围内了。这种电路多用于运放或者比较器测量差分信号的场合，被称为 “浮地”。一方面，一般运放或者比较器的工作电流很小，R15 上的电压起伏不会太大，哪怕经过一堆电阻也足够给芯片提供工作电流；另一方面，输入是差分信号，接地电阻 R15 上的干扰会同时附加到两个输入信号上，即引入的是共模干扰，在测量差分信号时更容易被过滤掉。反之，如果用分压器先处理信号，差分信号是两个信号源，就得有两套分压电路，这样两套分压电路引入的干扰就独立地叠加到两个信号上，干扰的量和极性都是随机的，很难处理。
