  在开关电源的设计与应用中,EMI(电磁干扰)问题一直是工程师们需要重点关注的方面。下面我们将详细探讨开关电源的 EMI 干扰机理以及相应的抑制方法。

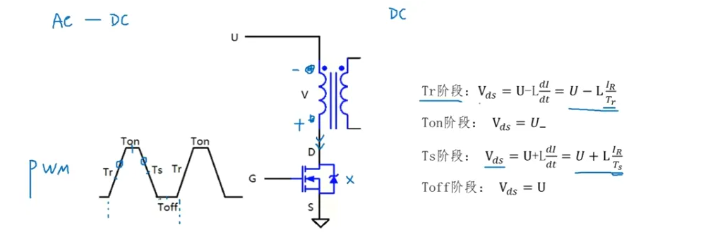

  1. 开关电源的 EMI 干扰机理
  当开关 MOS 管进行开关动作时,电感上会产生感生电动势。这种感生电动势正是 EMI 干扰的重要来源。大的 du/dt(电压变化率)以及 di/dt(电流变化率)是引发 EMI 问题的关键因素。在开关电源的工作过程中,快速的电压和电流变化会产生高频的电磁信号,这些信号会通过辐射和传导的方式对周围的电路和设备产生干扰。

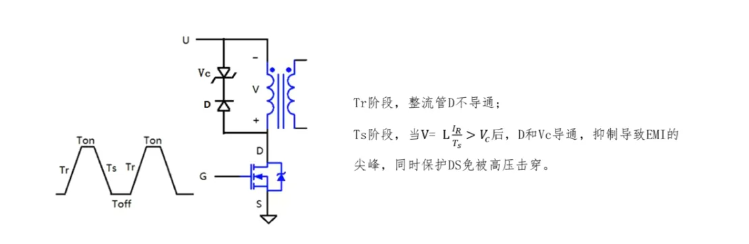

  2. 通过钳位抑制 EMI
  钳位是一种常见的抑制 EMI 的方法。通过在电路中设置合适的钳位电路,可以有效地限制电压的峰值,从而减少 EMI 的产生。钳位电路能够将过高的电压限制在一个安全的范围内,避免因电压过高而产生的电磁干扰。

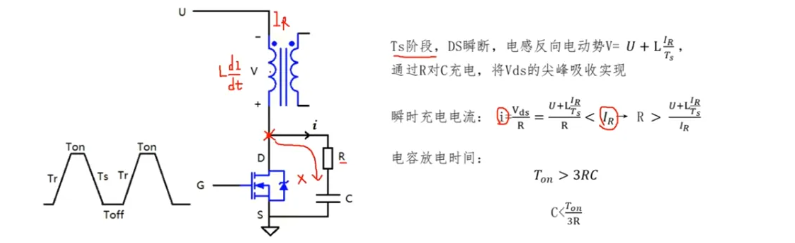

  3. 阻容吸收抑制 EMI
   在使用阻容吸收电路抑制 EMI 时,有一些设计要点需要特别注意。当 MOS 管关闭以后,电容会被充电,而这些充的电必须在 MOS 管打开的时候能够释放,否则在下个周期就无法吸收电流。这就要求电容不能太小,电阻不能太大。然而,如果电容和电阻太小,又无法吸收足够的能量。一般的经验是使 Ton(MOS 管导通时间)>3RC(电容和电阻的乘积)。这样可以确保阻容吸收电路能够有效地吸收能量,从而抑制 EMI。

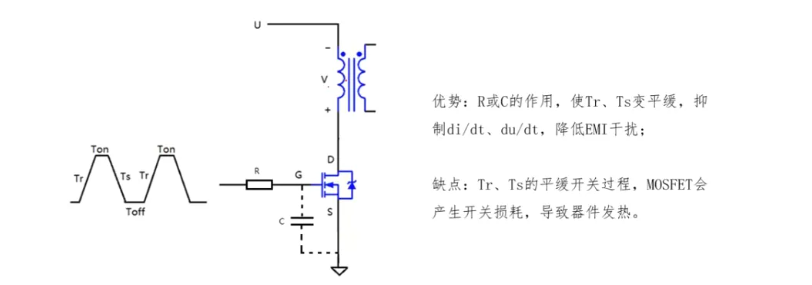

  4. 波形整型抑制 EMI
   通过在 MOS 管驱动端增加电阻,可以降低边沿的陡峭程度,从而降低 EMI。但是这种方法也存在一定的弊端,增加电阻会增加 MOS 管的开关损耗,导致管子发热。在实际应用中,需要在降低 EMI 和减少开关损耗之间进行权衡,选择合适的电阻值。
