过压、欠压及反接保护性能揭秘

出处:网络整理时间:2025-07-08
电子电路设计中,过压、欠压以及反接保护是至关重要的环节。为了验证相关保护电路的性能,此次进行了详细的测试。
首先,设计并绘制了电路图,然后搭建了实际的测试电路。经过测试发现,该电路的翻转速度相当快,整体效果良好。

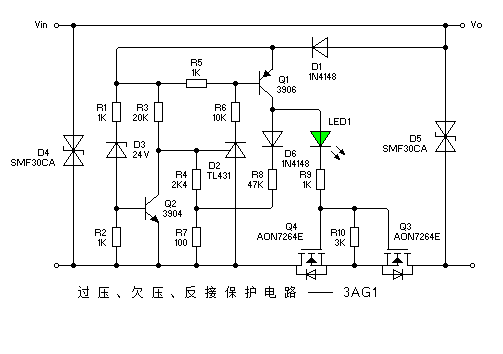

过压、欠压、反接保护电路
具体的实测数据显示,在初始电路中,当电源电压低于 22.13V 时,电路会截止;而当电压高于 22.47V 时,电路导通。一旦电压超过 25V,电路会启动过压保护机制,自动关闭。这表明该电路能够在一定范围内有效地保护设备免受异常电压的影响。
进一步地,考虑到场管结电容较大可能会影响电路性能的情况,增加了三极管驱动级。这一改进旨在进一步加快场管的 GS 结充电、放电速度,从而提升电路的响应速度和稳定性。

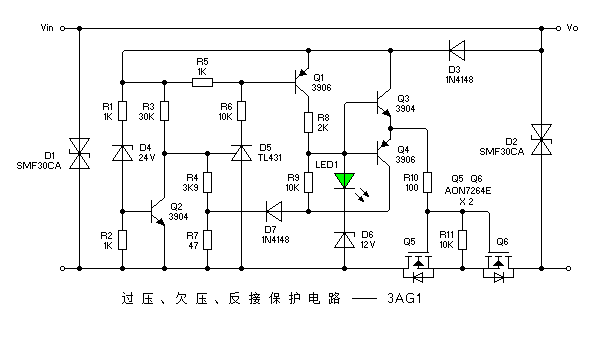

过压、欠压、反接保护电路
改进后的电路同样进行了实测。结果显示,电源电压低于 21.30V 后电路截止,高于 21.67V 后导通,超过 25.6V 后则因过压保护而关闭。通过对比可以看出,增加三极管驱动级后,电路在欠压和过压保护的阈值上有了一定的变化,这也体现了电路设计中不同元件对整体性能的影响。
总的来说,此次电路测试为过压、欠压、反接保护电路的设计和优化提供了有价值的参考,有助于在实际应用中更好地保障电子设备的安全稳定运行。
