过零检测电路的设计原理与实际应用

出处:网络整理时间:2025-05-30
电子电路领域,过零检测电路是一种非常重要的电路,它在许多设备和系统中发挥着关键作用。下面我们就详细解析过零检测电路的设计与应用。

工作原理

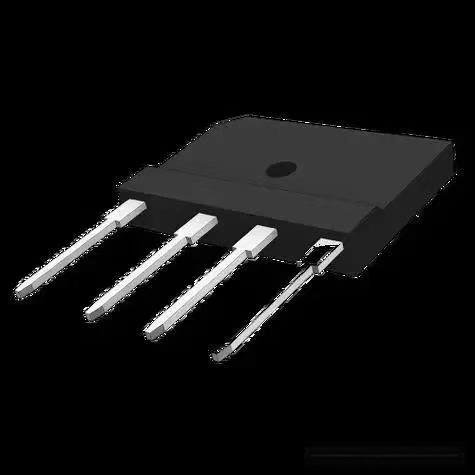

交流电具有方向性特点,可通过不同方式实现零点信号的输出。其中一种方法是利用整流桥将交流电转换为脉动直流,之后借助光耦隔离技术,把零点信号有效输出;另外,双向光耦方案也能实现零点信号的输出。这里我们选择整流桥方案来设计过零检测电路。

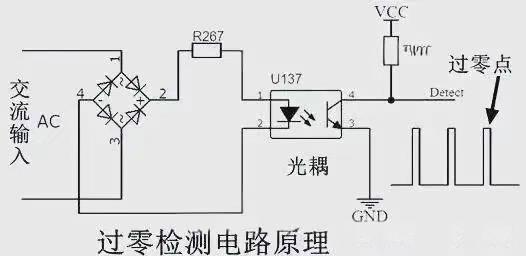

当交流电经过整流桥转换时,其负半周期会被翻转为正,从而形成脉动直流。在过零点以外的时间段内,光耦能够导通;而在零点附近则截止。为保证光耦稳定工作,其输出端连接了上拉电阻。在正负半周期内,光耦导通,会形成低电平输出,仅在零点附近变为高电平。

波形分析与应用

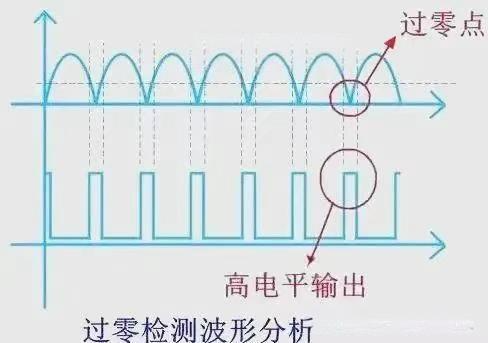

接下来分析一下波形变化。在正半周期时,由于交流电的正半周期未改变,光耦的发光二极管保持导通状态,使得输出端也导通,此时输出信号为低电平。负半周期时,交流电的负半周期被整流桥翻转为正,光耦的发光二极管同样导通,输出端也导通,输出信号依然为低电平。而在零点附近,由于交流电的电压接近于零,光耦的发光二极管会截止,导致输出端也截止,此时输出信号变为高电平。

从上述波形分析可知,一旦检测到高电平信号,就意味着零点即将来临。通过分析输出波形,检测高电平信号以预判零点,从而可以控制接触器或继电器在电流时动作。例如,通过控制接触器或继电器的线圈,能在交流零点电流的时候断开触点,有效抑制电弧的产生。这种多触点设计不仅能起到出色的保护作用,还能延长触点的使用寿命,确保设备的安全运行。




局限性与挑战


然而,过零检测电路并非,它也存在一定的局限性。该电路主要适用于交流回路,对于直流回路则不太适用。在直流控制回路中,电弧问题目前仍缺乏非常有效的解决方案,通常需要借助磁吹、灭弧室、灭弧栅或充入惰性气体等技术手段来应对。固态继电器采用了电子式触点,理论上消除了电弧问题,但电子式触点在大电流条件下的能力有限,且需要配备大型散热片,这无疑增加了成本和体积。
