在电子电路的设计与应用中，电流检测是一个至关重要的环节。它能够帮助我们实时了解电路中的电流情况，以便对电路进行监控、保护和控制。本文将为大家详细介绍两种常见的电流检测电路：低端检流电路和高端检流电路，并结合电路图进行深入分析。

低端检流电路

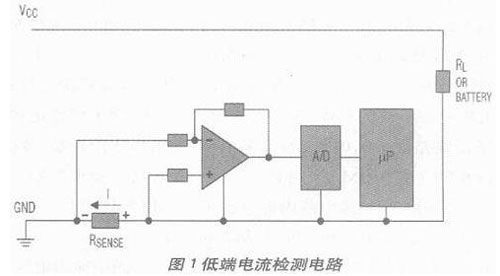

低端检流电路的特点是将检流电阻串联到地。在图 1 所示的电路中，低端检流运放以地电平作为参考电平，检流电阻接在正相端。运放输入信号中的共模信号范围为：(GND - RSENSE * ILOAD)。这种电路相对简单，易于实现。然而，它也存在一些局限性。例如，低端检流方式在地线回路中增加了额外的线绕电阻，这可能会对电路的性能产生一定的影响。而且，有几种故障状态是低端检流电路检测不到的，这可能会使负载处于危险的情况。

高端检流电路

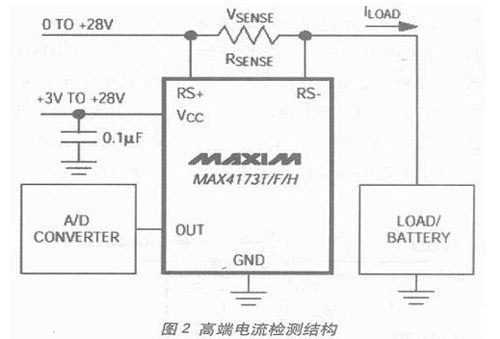

与低端检流电路不同，高端检流电路的检流电阻是串联到高电压端。从图 2 可以看出，高端检流电路直接连到电源端。这种方式虽然需要处理较大的共模信号，但它具有独特的优势。高端检流电路能够检测到后续回路的任何故障并采取相应的保护措施，特别适合于自动控制应用领域。在这些应用电路中，通常采用机壳作为参考地，高端检流电路可以更好地满足这种需求。

两种电路的对比与应用场景

低端检流电路和高端检流电路各有特点。低端检流电路简单易实现，但存在检测盲区；高端检流电路虽然处理共模信号较为复杂，但能够提供更全面的故障检测能力。在实际应用中，我们需要根据具体的需求来选择合适的电流检测电路。如果对电路的简单性要求较高，且对故障检测的全面性要求不是特别严格，那么低端检流电路可能是一个不错的选择。例如，在一些对成本敏感、对故障检测要求不高的简单电路中，低端检流电路就可以满足基本需求。而对于那些对故障检测要求严格、需要实时监控电路状态的应用，如自动控制系统、工业自动化设备等，高端检流电路则更为合适。
