在电力
电子领域的发展进程中，DC - DC 转换器宛如一颗璀璨的明珠，发挥着至关重要的作用。它如同电力世界里的 “魔法变换器”，能够高效且精准地将一种直流电压转换为另一种满足特定需求的直流电压。无论是在小型的便携电子设备，还是大型的工业电力系统中，DC - DC 转换器都有着广泛且不可或缺的应用。本文将引领您深入探索 DC - DC 转换器的原理与设计要点，无论您是刚刚踏入电力电子领域的初学者，还是已经积累了一定经验的工程师，都能从中获取到极具实用价值的知识。
DC - DC 转换器依据其功能可划分为三种基本拓扑结构，而具体选择哪种结构，主要取决于输入电压与输出电压之间的关系。
- 降压转换器（Buck Converter）：当输入电压高于所需输出电压时，降压转换器便派上了用场。例如，在一些使用高电压电源为低电压负载供电的场景中，如用 12V 汽车电池为 5V 电子设备供电，就需要使用降压转换器来降低电压。
- 升压转换器（Boost Converter）：当输入电压低于所需输出电压时，升压转换器就成为了关键。比如，当电源是 3.7V 锂电池，而负载是需要 5V 供电的 USB 设备时，就必须借助升压转换器来提升电压。
- 升降压转换器（Buck - Boost Converter）：当输入电压可能高于或低于输出电压时，升降压转换器则能大显身手。以太阳能电池板为例，其输出电压可能会在 5V 到 15V 之间波动，而负载需要稳定的 12V 电压，此时升降压转换器就能根据输入电压的变化，灵活地调整输出电压，确保负载稳定运行。
所有 DC - DC 转换器都离不开一个至关重要的元件 —— 电感。电感就如同 DC - DC 转换器的 “心脏”，为整个转换过程提供动力支持。理解电感的工作原理是掌握 DC - DC 转换技术的基石。
电感方程V=L×ΔI/Δt，这个看似简单的方程却蕴含着 DC - DC 转换的原理：电感两端的电压与电流变化率成正比。在稳态工作时，电感必须满足 “电感复位” 条件，即充电时储存的能量必须等于放电时释放的能量。这意味着ΔIon=ΔIoff，由此我们可以推导出 DC - DC 转换器设计中的黄金法则 —— 伏秒定律：Von×ton=Voff×toff。

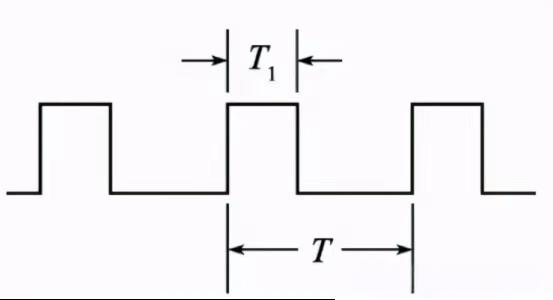

占空比（D）是
开关电源中另一个概念，它定义为开关导通时间与整个开关周期的比值，即D=ton/(ton+toff)。结合伏秒定律，我们可以推导出占空比与电压的关系。以升压转换器为例，D=(VO?VIN)/VO，进一步变形可得VO=VIN/(1?D)。这个公式清晰地展示了升压转换器如何通过调节占空比来实现输出电压高于输入电压的目标。

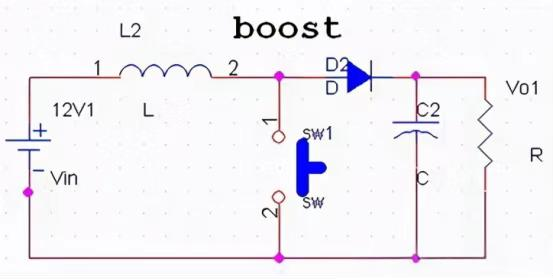

以升压转换器为例，我们详细分析其工作原理。
- 开关导通阶段（State 1）：开关闭合，电感直接连接到输入电源，电感电流线性增加，开始储存能量。此时，假设开关管压降很小，Von≈VIN。
- 开关关断阶段（State 2）：开关断开，电感通过二极管向输出电容和负载释放能量，电感电流线性减小。此时，忽略二极管压降，Voff≈VO?VIN。
理解电流关系对于设计可靠的 DC - DC 转换器至关重要。
- 纹波电流（ΔI）：电感电流的峰峰值波动，ΔI=2IAC。
- 直流分量（IDC）：电感电流的平均值。
- 峰值电流（IP）：IP=IAC+IDC。

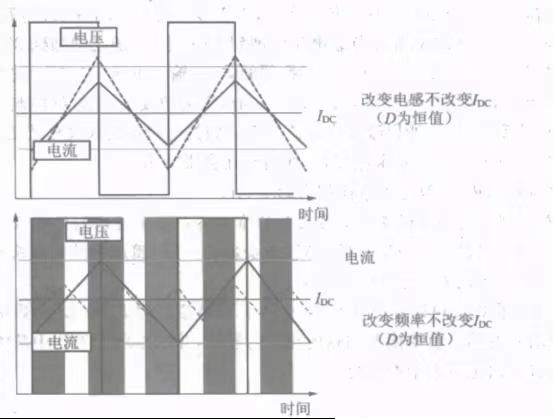

在升压转换器中，电感平均电流与输出电流的关系为IDC=IO/(1?D)。重要发现：电感的平均电流仅取决于输出功率需求，与开关频率和电感值无关！这一结论已通过严谨的实验验证。
- 电感选择：虽然电感值不影响平均电流，但它决定了纹波电流大小。较大的电感值可以减小纹波，但会增加电感的体积和成本。因此，在选择电感时，需要在纹波要求和成本之间进行权衡。
- 开关频率权衡：高频可减小电感尺寸，但会增加开关损耗。在设计过程中，需要根据具体的应用场景和性能要求，合理选择开关频率。
- 热考虑：峰值电流决定了电感的饱和电流需求，平均电流影响铜损。在设计时，需要充分考虑电感的散热问题，确保其在正常工作温度范围内稳定运行。
- 效率优化：选择低导通电阻的开关管和低正向压降的二极管，可以有效降低功率损耗，提高 DC - DC 转换器的效率。
