电源噪声滤波器(PNF)是一种新型器件，它能有效地抑制交流电网噪声，提高电子设备的抗干 扰能力和系统的可靠性。其作用是双向的，一方面消除或削弱来自交流电网的噪声干扰。保证电子设备的正常运行；另一方面可以防止电子设备本身产生的噪声窜入 交流电网。由于多种因素可以在交流电网上产生高频噪声干扰信号，这些高频干扰信号将通过电源窜入电子设备中，可能使放大电路的信噪比大大下降，出现非线性 失真，也可能使数字电路以及计算机系统因干扰而产生逻辑混乱，导致不能正常工作。这种高频干扰通常被称为传导干扰，它又分为常态干扰和共模干扰。常态干扰 又称对称干扰，是指两根电源导线之间出现的干扰，其干扰频率相对较低。共模干扰又称非对称干扰，是指每根导线与地(或机壳)之间出现的干扰，非对称性干扰 信号干扰频率较高。消除或削弱传导干扰的方法通常就是在电源与电器设备之间加装电源噪声滤波器。

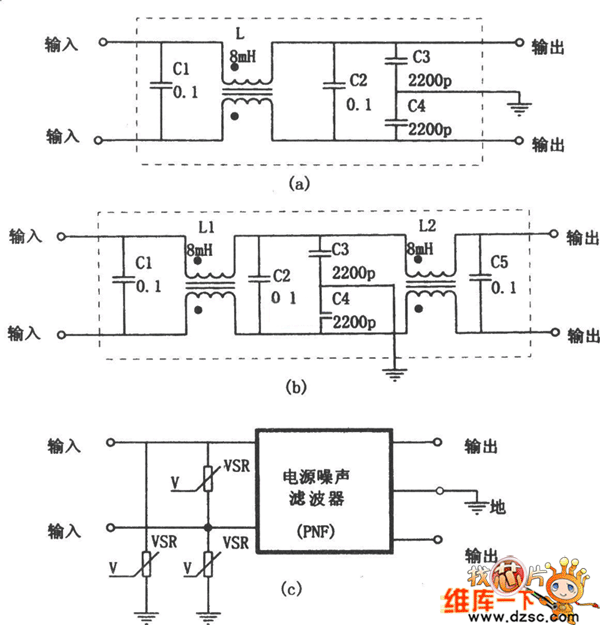

　　图(a)所示为电源噪声滤波器典型电路。其中，C1的作用是滤除电源导线中的对称 干扰。C2、C3与L组成对称性霄型低通滤波器，工频50／60Hz交流电可以直接通过，而对常态干扰脉冲却呈现极高阻抗，它可以阻止电源网络中的常态干 扰信号进入电子设备，同时也可阻止各种电子设备中产生的对称性干扰信号进入电源网络，C4、C5则是用来消除负载回路中产生的非对称干扰。

　　图(b)是一种复合式电源噪声滤波器。它是由两级噪声滤波器组成，因此滤波效果更好。

　　图(c)是在上述的电源噪声滤波器的进线端以及进线端与地之间各并联一只压敏电阻， 有效地抑制电网出现的浪涌电压。压敏电阻是一种过压保护元件，对于过电压脉冲响应快，响应时间仅为几至几十纳秒，耐冲击电流的能力强，通过电流量可达到 100A至20kA，而在电压低于过压值时，漏电流仅为几至几十微安。因此用它来吸收浪涌电压具有的效果。压敏电阻的标称值可根据具体电路的浪涌电压 的幅度来确定一只特殊的电源噪声滤波器。常见压敏电阻的标称值有18、22、24、27、33、39、47、56、82、100、120、150、 200、216、240、250、270、283、360、470、850、900、1100、1500、1800V等规格。

　　电路图如下:
