在音响设备的设计中，为其配备遥控功能可以极大地提升用户的使用体验。本文将详细介绍一种基于易购的风扇 IC BA5104/BA8206 制作的音响遥控电路，该电路经过合理设计，充分发挥了芯片的功能，实现了多种实用的功能。
此音响遥控电路具备以下功能：
- 手控 / 遥控：可灵活切换控制方式，满足不同场景下的使用需求。
- 音量遥控：能够方便地对音响音量进行远程调节。
- 音源选择：支持对不同音源进行切换选择。
- 延时关机：可以设置音响在一定时间后自动关机，适合夜晚使用。
- 开关机扬声器保护：有效避免开关机时对扬声器的电流冲击，延长扬声器使用寿命。
- 声光显示：通过灯光和声音提示，直观地反馈各种操作状态。

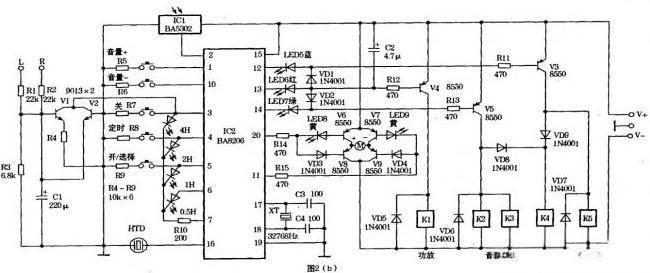

发射电路原理如图 1 所示，接收和主控电路原理如图 2 所示，其中 IC2 为风扇电路芯片。下面详细介绍其工作原理。
- 手控 / 遥控：按图 1 中的遥控键即可实现手控 / 遥控的切换，操作十分方便。

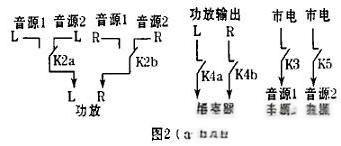

- 音源选择：按开 / 选择键，IC2 第 13 脚先输出低电平，使红色 LED6 点亮作电源接通显示，并使 V4 导通，K1 得电吸合，将功放电源接通。3 秒后第 13 脚恢复为高电平，第 14 脚转为低电平，使绿色 LED7 点亮作音源 1 接通显示，V5 导通，使 K2、K3 得电吸合，接通图 2 (a) 中的音源 1 信号和电源。因 VD2 作用，V4 仍导通，使 K1 吸合接通功放电源。同时经 VD8 也使 K4 得电吸合接通扬声器。若要使用音源 2，则需再按一下开 / 选择键，IC2 第 14 脚又恢复为高电平而第 12 脚则为低电平。蓝色 LED5 点亮作音源 2 显示，并使 V3 导通，K5 得电吸合接通音源 2 电源，再经 VD9 使 K4 吸合接通扬声器。此时 K2 释放接通音源 2 的信号，K3 释放断开音源 1 的电源。想要静音只需按开 / 选择键，使红色 LED6 常亮即可。由于 BA8206 具有记忆功能，下次开机时会自动恢复上次关机前的工作状态，避免了每次开机都重新选择音源的麻烦。
- 音量遥控：图 2b 中 IC2 第 20、11 脚为独立的两个双稳态输出端。调音量大小时，如按一下音量 + 键，IC2 第 20 脚输出低电平，使 V8、VD3 截止，LED8 点亮作显示，并使 V6 导通。电源 V + 经 V6、音量电机 M 和 V9 到电源 V - ，实现音量增加。如按一下音量 - 键，则 IC2 第 11 脚为低电平，使 V9、VD4 截止，LED9 点亮作显示，并使 V7 导通。电源 V + 经 V7、音量电机和 V8 到电源 V - ，使电机反转达到音量减小目的。调音量大小到合适时，需再按一下音量 + 或 - 键，使第 20 或第 11 脚恢复为高电平即可。平时 V8、V9 和 VD3、VD4 均导通，因 V6、V7 截止，所以音量电机无电流通过而停转。
- 延时关机：在开机后按定时键可使延时关机时间从 0.5 - 7.5 小时累加，LED1 ~ LED4 作相应显示。延时过程中 LED1 ~ LED4 会作相应递减显示，结束时全部熄灭，非常直观，适合夜晚使用。
- 开关机场声器保护：每次开机总是 IC2 第 13 脚先输出低电平接通功放电源，3 秒后再接通所选择的音源 1 或 2，并使 K4 吸合接通扬声器，避免了开机时对扬声器的电流冲击。关机时第 12、13、14 脚同时为高电平，但因 VD1 或 VD2 的作用，C2 充电为低电平，使 V4 仍导通，使功放电源接通，此时音源 1 或 2 及扬声器已断开，同样避免了关机时对扬声器的电流冲击。按图中 C2 的容值，3 秒钟后才使 V4 截止而关断功放电源。
- 保护电路：从功放输出中点引出经 R1、R2 和 R3 分压后，无论功放中点正偏或负偏达到 2V 时，V1 或 V2 就导通，将 IC2 第③脚对地实现关机保护目的。
- 声光显示：图中各种控制功能均有相应的 LED 显示，同时，HTD 均会鸣叫一声，非常直观。图 2b 中的 IC1 为红外接收头，图 1 中的 LED 作按键遥控发射显示，各种颜色 LED 均选中 3mm 高亮度发光管。
