在电子电路领域，桥式整流电路是一种经典且应用广泛的电路，它利用二极管的单向导通性，能够高效地将交流电转换为直流电，为众多电子设备提供稳定的直流电源。下面将从工作原理、电路图、工作波形以及参数计算等方面，对桥式整流电路进行详细的剖析。
　　工作原理
　　桥式整流电路的在于巧妙利用二极管的单向导电性。通过精心组合四个二极管，该电路在交流电的正半周和负半周分别进行导通和截止操作，从而实现高效的整流效果。具体而言，在电源变压器次级电压 E2 的正半周时，D1 和 D3 受到正向电压作用而导通，与此同时，D2 和 D4 由于承受反向电压而截止。此时，电路中形成了由 E2、D1、负载电阻 Rfz 和 D3 构成的通电回路，在 Rfz 上产生了上正下负的半波整流电压。当 E2 进入负半周时，情况发生变化，D2 和 D4 导通，而 D1 和 D3 截止，进而构成了由 E2、D2、Rfz 和 D4 组成的通电回路，Rfz 上再次形成上正下负的半波整流电压。如此循环往复，终在 Rfz 上获得全波整流电压，其波形图与全波整流波形图相符。这种工作方式使得桥式整流电路能够充分利用输入正弦波的正负半周，效率是半波整流的两倍。　　电路图详解

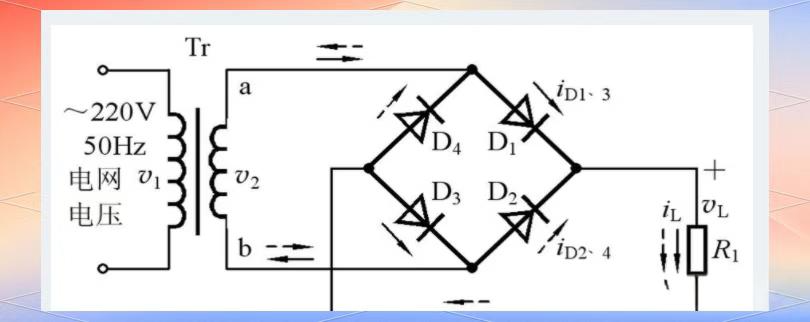

　　桥式整流电路的电路图清晰地展示了二极管的连接方式以及整流过程。从电路图中，我们可以直观地看到四个二极管如何相互协作，实现对交流电的整流。通过观察电路图，能够更清晰地理解整流电路的工作原理和电流流向，为后续的电路分析和设计提供重要的依据。

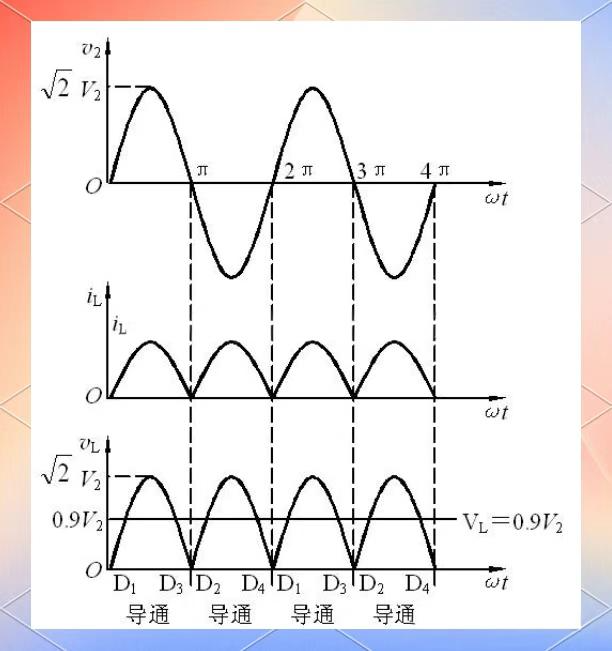

　　工作波形　　桥式整流电路的工作波形图生动地描绘了输入交流电和输出直流电的变化情况。通过仔细观察波形图，我们可以深入理解整流电路的工作过程以及电压电流的变化规律。输入的交流电经过整流后，输出的直流电在波形上有了明显的改变，变得更加平滑和稳定。这有助于我们直观地判断整流电路的工作效果，以及评估其对后续电路的影响。

　　参数计算
　　桥式整流电路的参数计算是分析整流电路性能的关键环节。通过计算相关参数，如输入电压、输出电压、电流等，我们可以进一步了解整流电路的工作状态和性能特点。例如，在计算输出电压时，需要考虑变压器次级电压、二极管的压降等因素。准确的参数计算能够帮助我们优化电路设计，确保整流电路能够满足实际应用的需求。
