在电子电路领域，开关电源开关管（MOS 管）的驱动电路至关重要，它直接影响着整个电源系统的性能和稳定性。下面为大家详细介绍几种常见的开关电源开关管（MOS 管）驱动电路。

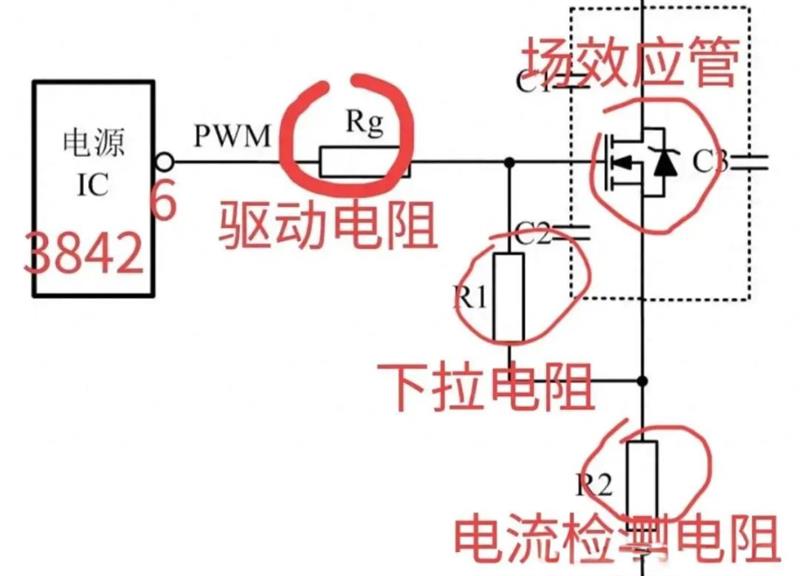

   种，由电源管理芯片直接驱动。这是为简单的驱动方式，以 3842 管理芯片为例，其⑥脚输出方波信号，通过驱动电阻 Rg 将信号传送到开关场效应 MOS 管的栅极，从而驱动开关管工作。其中，R1 作为下拉电阻，可确保在无信号输入时 MOS 管处于稳定的关断状态；R2 则是开关管源极（S 极）电流检测电阻，用于监测电路中的电流情况。这种驱动方式结构简单、成本较低，但驱动功率和电流相对较小，适用于对功率需求不高的电路。

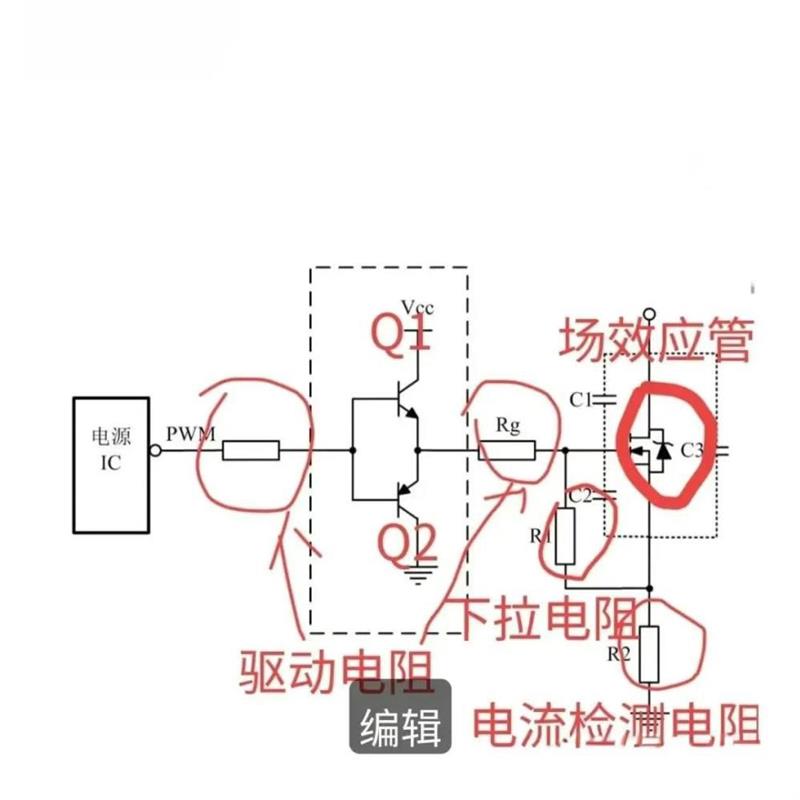

   第二种，推挽驱动方式。由于种方式由开关电源管理芯片直接驱动，其驱动功率和电流有限，无法满足一些电路的功率需求。因此，常采用双管 Q1、Q2 构成推挽功放驱动。这种驱动方式具有强劲的驱动能力，能够为开关管提供足够的功率和电流，以满足高功率电路的需求。各电阻元件的作用与种方式类似，主要用于调节电路参数和保护元件。

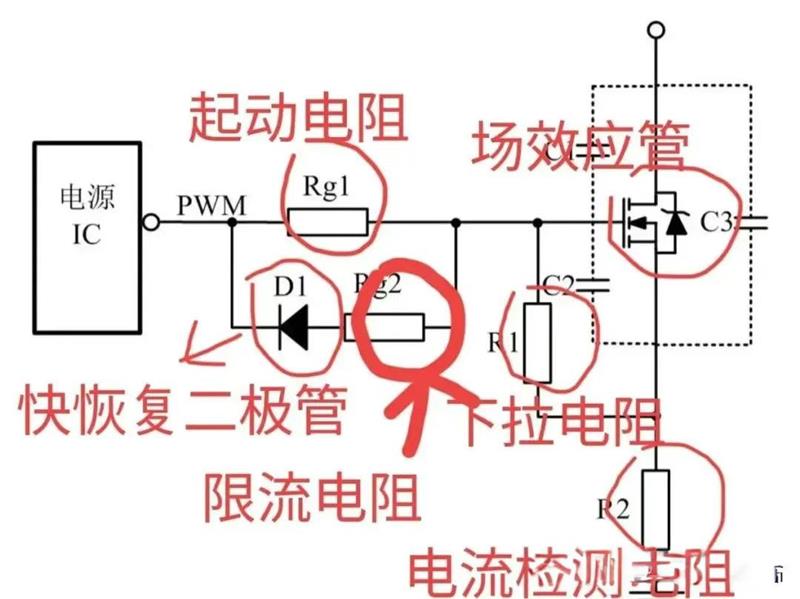

    第三种，加速关断驱动。这种驱动方式是在驱动电阻上并联一个二极管 D1 和一个电阻 Rg2，构成一个快速泄放回路。当开关管处于关断状态时，该回路能够瞬间泄放栅极电压，确保开关管能够快速关断。其中，二极管 D1 采用快恢复二极管，具有快速恢复的特性，能够在短时间内完成导通和截止的转换；Rg2 为限流电阻，可防止关断时电流过大，从而保护电源管理芯片不被损坏。这种驱动方式提高了开关管的关断速度，减少了开关损耗，提高了电路的效率。

    第四种为变压器隔离驱动。为了满足高质量的开关管驱动需求，常采用变压器隔离驱动方式。在这种电路中，C1 起到隔直流通交流的作用，能够阻止直流成分通过，只允许交流信号传输；R1 用于防止电路板寄生的电感与 C1 形成 LC 振荡，保证电路的稳定性。这种驱动电路的优点是可以通过变压器的两个次级线圈交替驱动双场效应管，实现更好的驱动效果。其中，R2、R3 是驱动电阻，用于调节驱动信号的强度；R6、R7 是下拉电阻，确保在无信号输入时 MOS 管处于关断状态。
