在电子系统中，不同模块之间的通信是一个常见且关键的问题。当两个模块的电平不一样，且需要进行通信时，电平转换电路就成为了必不可少的组成部分。本文将深入探讨电平转换的概念、常见的电平转换电路类型以及使用过程中的注意事项。

什么是电平转换

在电子电路中，不同芯片可能采用不同的供电电压。例如，一个芯片的供电电压为 5V，而另一个芯片的供电电压为 3.3V。当这两个芯片需要进行通讯并建立连接关系时，就必须进行电平转换。以 TTL 5V 和 CMOS 3.3V 为例，它们的高低电平范围是不一样的。如果不进行电平转换，信号在传输过程中就会出现逻辑混乱的情况，导致数据传输错误。因此，电平转换的目的就是确保不同电压标准的芯片之间能够正确地进行数据传输。

电平转换电路举例

单向电平转换电路

单向电平转换电路有特定的数据传输方向。例如，在一个电路中，数据传输方向从右到左，即从 TXD - 2 传到 RXD - 1。当 TXD - 2 为低电平时，二极管 D1 导通，RXD - 1 被拉低；当 TXD - 2 为高电平 5V 时，D1 截止，RXD - 1 被拉高到 3.3V 高电平。反之，当数据传输方向从左到右，即从 TXD - 1 传到 RXD - 2 时，当 TXD - 1 为低电平时，三极管 Q1 导通，RXD - 2 被拉低；当 TXD - 1 为高电平 3.3V 时，Q1 截止，RXD - 2 被拉高到 5V 高电平。这种单向电平转换电路适用于数据单向传输的场景。

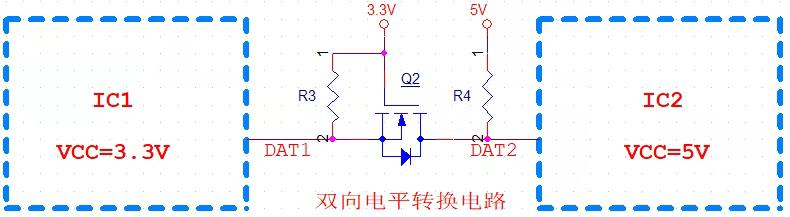

双向电平转换电路

双向电平转换电路则允许数据在两个方向上进行传输。当 DAT1 为高电平 3.3V 时，MOS 管 Q2 截止，DAT2 被上拉到 5V 高电平；当 DAT1 为低电平时，Q2 导通，DAT2 被拉低。当 DAT2 为高电平 5V 时，Q2 不通，DAT1 被上拉到 3.3V 高电平；当 DAT2 为低电平时，MOS 管里的体二极管把 DAT1 拉低到低电平，此时 Vgs 约等于 3.3V，Q2 导通，进一步拉低了 DAT1 的电压。双向电平转换电路在需要双向数据传输的场景中非常有用。

注意事项

上拉电阻的取值

上拉电阻的作用是将 VCC 的电压上拉给 I/O 口使用，同时起到限流的作用。一般来说，上拉电阻的取值常见为 10K、5.1K、4.7K 等。阻值越小，上拉电阻可以提供更大的电流驱动能力，信号传输的速率也越高，但同时功耗也会相应增加。因此，在满足电路性能的前提下，应尽量使用阻值更大的电阻，以降低功耗。

MOS 选型

在选择 MOS 管时，Vgs (th) 阈值电压是一个重要的参数。MOS 管的 Vgs 电压过高会导致 MOS 管烧坏，而过低则会导致 MOS 管无法正常打开。在实际使用中，为了保证 MOS 管能够完全导通，在设计上需要预留一定的余量。常见的 MOS 管型号如 2N7002，具有价格便宜且可靠性高的特点。
