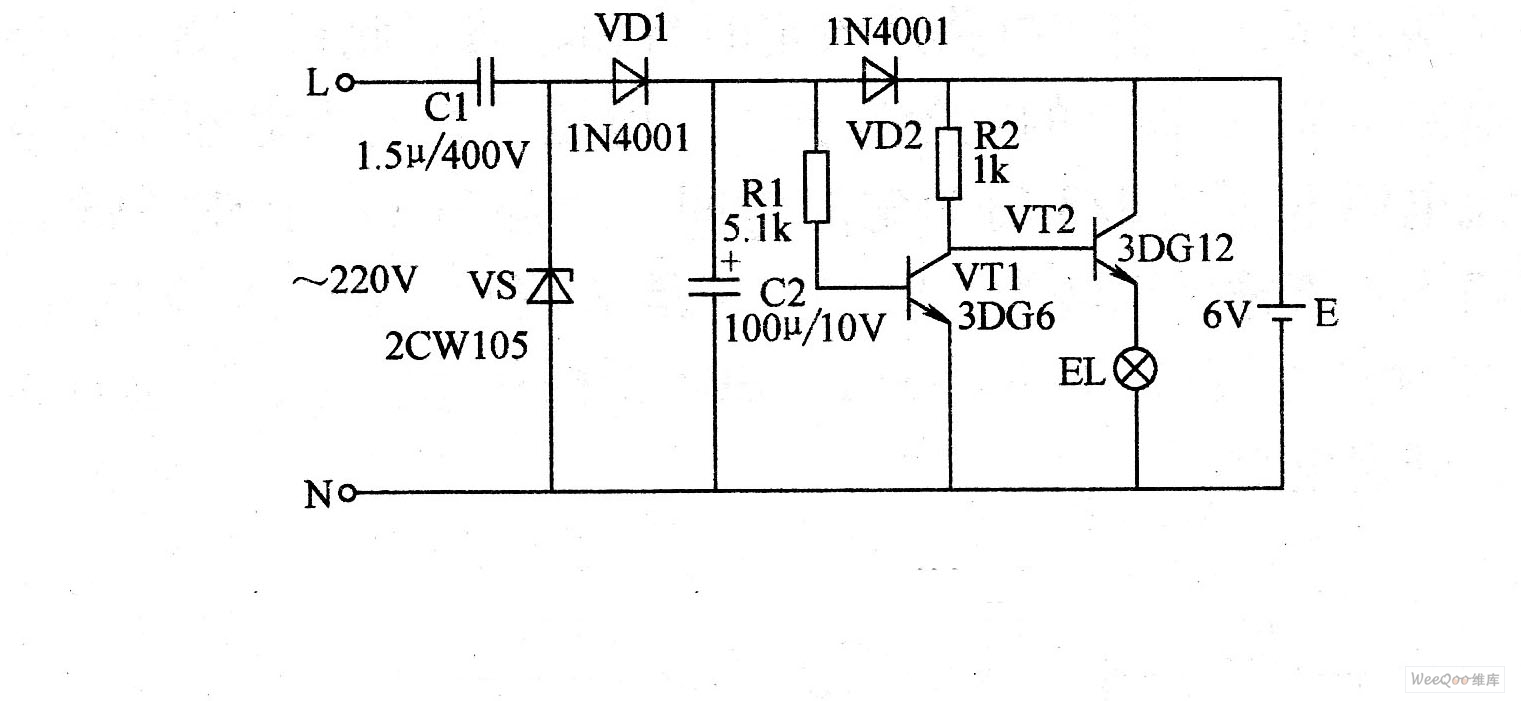

当市电电网正常供电时,220V的交流市电电压经电容器C1降压,再经二极管VD1的半波整流和电容器C2的滤波后,以约90mA的脉冲电流给电池充电。与此同时,因为晶体管VT1的基极加上正偏压而处于导通状态,使VT2处于截止状态,灯泡EL不亮。一旦市电电网断电,晶体管VT1曲导通变成截止,VT2由截止变成导通,灯泡EL点亮。二极管VD2的作用是隔离电池和VT1的基极,保证市电一停,VT1转向截止。市电恢复供电后,VT1寻通,EL熄灭,电路复位。
