在电子电路设计中，防反接电路、防倒灌电路与过流保护电路是保障设备安全稳定运行的关键部分。接下来，我们将详细介绍这些电路的多种设计方法。

防反接电路的设计方法

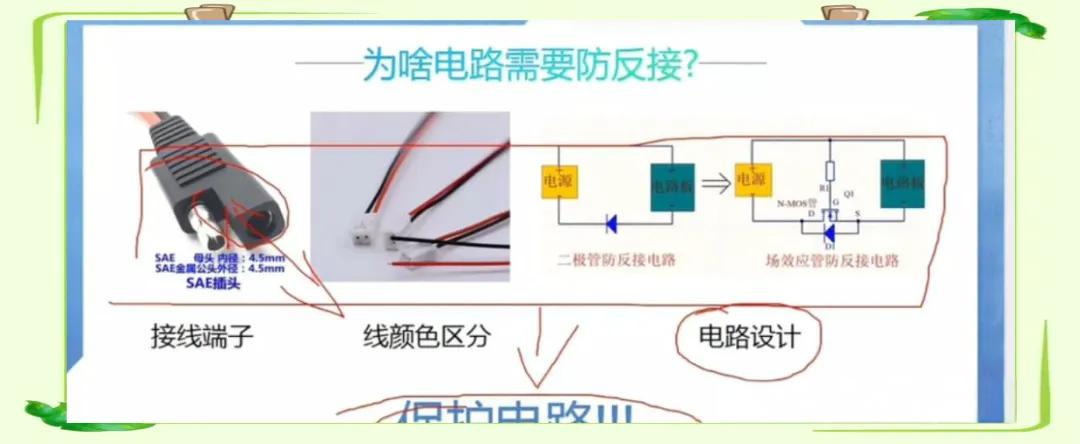

为了确保电路在不同接入情况下的安全性，防止因误接导致设备损坏，我们可以采用多种策略来设计防反接电路。

1. 机械结构设计：通过精心设计接线端子，使其在正确接入时能够完美匹配，而在不正确接入时无法连接，从物理层面避免反接的发生。
2. 线色区分：利用不同颜色的导线来明确标识电路的极性，让工作人员在接线时能够根据线色准确判断正负极，有效降低误接的概率。
3. 电路设计：通过巧妙的电路设计，如加入二极管等元件，实现对反接情况的自动识别与保护。当电路出现反接时，这些元件能够及时响应，保障设备的安全运行。

典型防反接电路类型

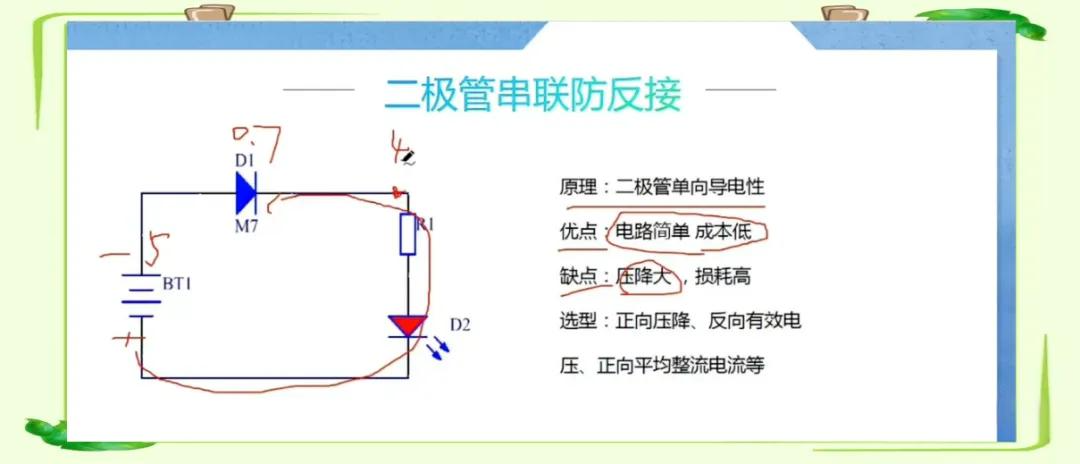

1. 二极管防反接（不常用）：利用二极管的单向导电性来防止反接。但需注意，二极管存在约 0.7V 的导通压降，大电流通过时可能会发热。因此，在选择二极管时，要考虑其功率及反向电压，通常选用导通压降较低的肖特基二极管。

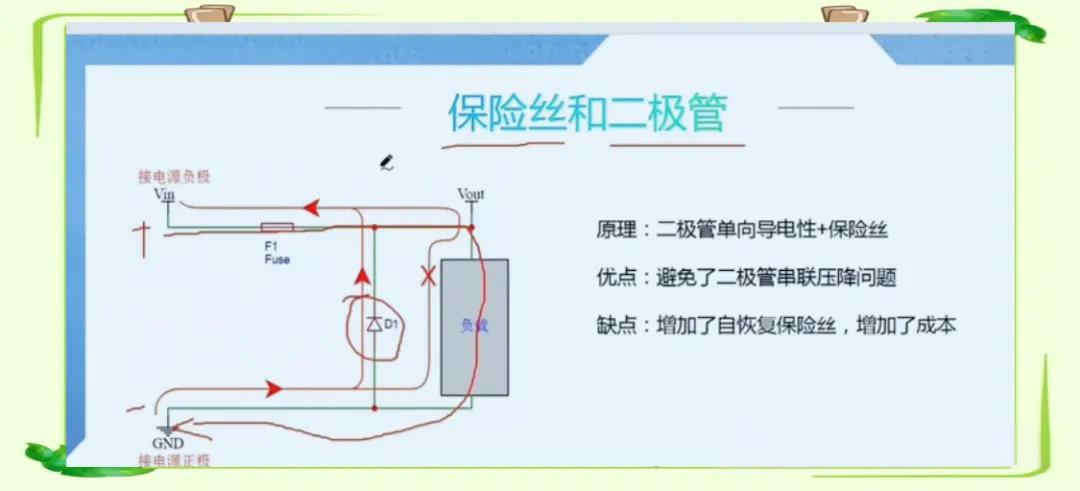

2. 保险丝与二极管（稳压二极管）防反接：在电路中并联接入二极管，利用其单向导电特性防止反接。选择二极管时，要综合考虑导通电流和反向耐压等关键参数，以确保电路的安全稳定。

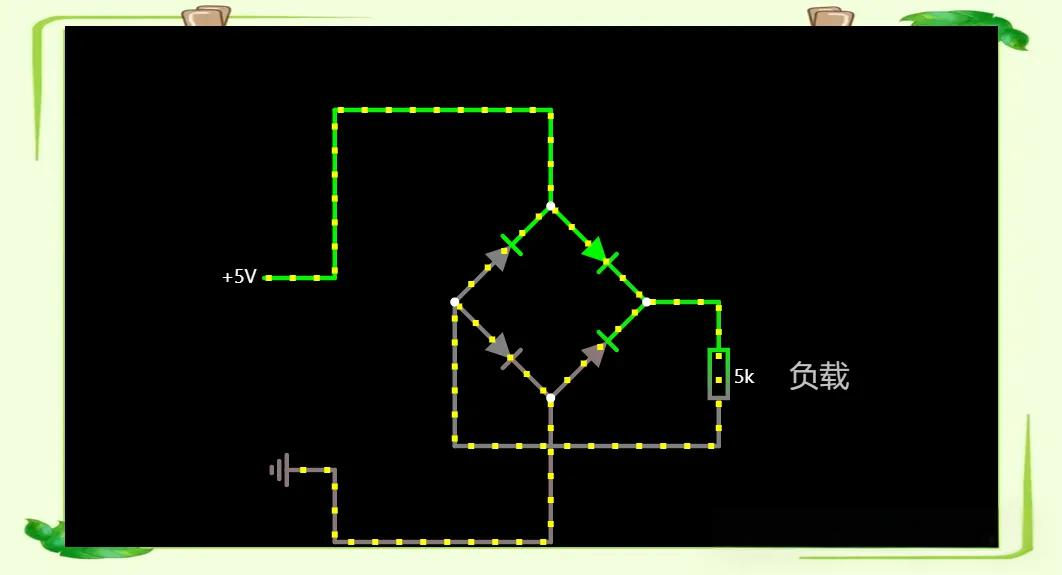

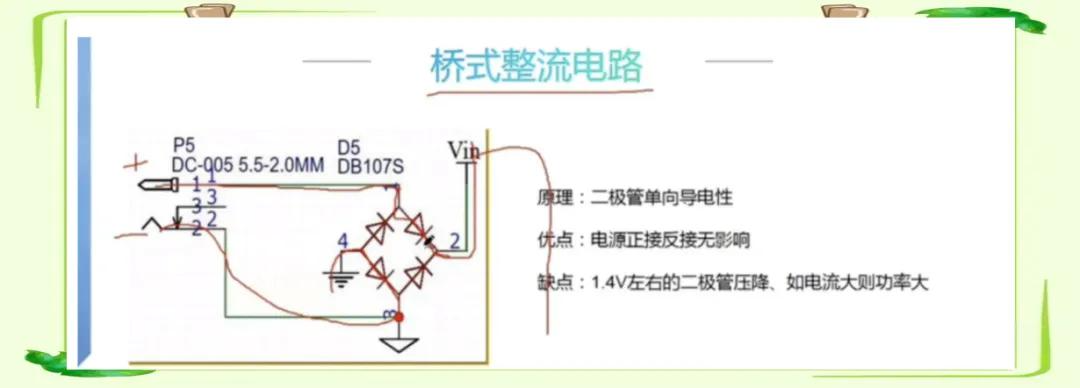

1. 桥式整流电路：在桥式整流电路中，要仔细辨别电路图中电源和负载的两端接法，确保电流能够正确、稳定地流动。

1. MOS 管防反接
• PMOS 管防反接电路：栅极两侧的电阻起到限流与保护作用，其阻值选择需根据具体电路设计要求，通常要考虑 PMOS 管的特性和工作电压。旁置的二极管作为稳压保护装置，防止 GS 间电压过高损坏二极管。在电路分析时，PMOS 的导通状态与体二极管无关。对于 PMOS，电压较高的端为源极（S），较低的为漏极（D）。正常上电时，若 3 脚电压高于其他脚，则 3 脚为源极 S，由于栅极（G）电压低于源极，管子将处于导通状态。

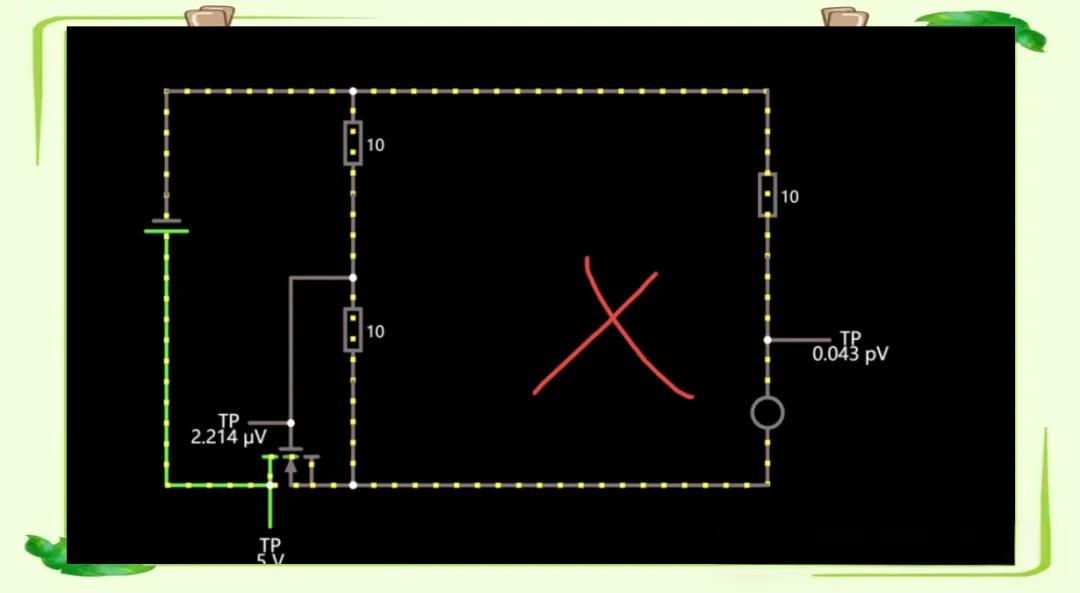

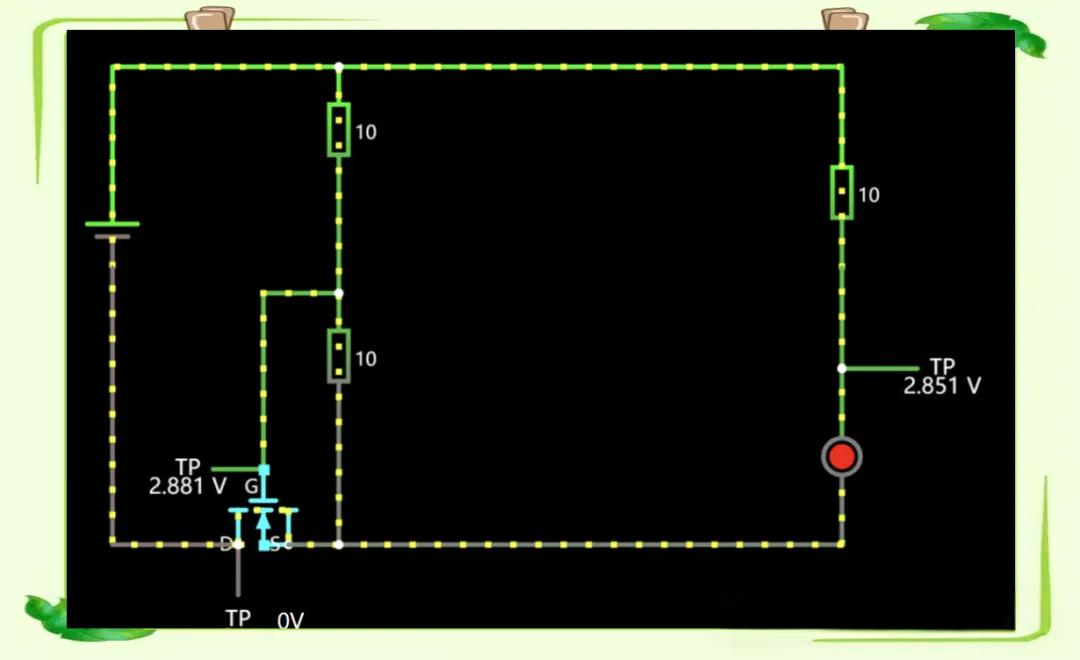

• NMOS 管的正反接分析：当正接时，Vg（栅极电压）为 2V，Vs（源极电压）为 0V，DS（漏极与源极之间）导通形成回路；反接时，Vg 保持为 0V，Vs 上升为 5V，DS 不导通，无法形成回路。

防倒灌电路的重要性

倒灌现象在电路中可能会导致严重的问题。在开关电源为负载供电时，如果负载为电池或其他感性负载（如电机线圈），电源突然断电会产生感应电动势，电池可能反向为开关电源的输出端供电，导致开关电源损坏。当系统切换不同输出电压时，也可能出现高压电压倒灌至低压电压源的情况，如充电器电压高于电池，若无防倒灌电路，充电器高电压可能倒灌给电池，造成电池损害。

常见防倒灌电路设计

1. 二极管串联防倒灌电路：构建防倒灌电路时，二极管的选择至关重要。应选取额定输出电流在（5 - 10）倍范围内的二极管，并可添加散热片增强散热性能。

1. 双 MOS 组成的防倒灌电路
   • 正常工作情况：ON/OFF 接口可通过 IO 口或 VIN 控制。以 VIN 控制为例，当 VIN 输入电压存在时，送到三极管，三极管导通（基极电压高于发射极），PMOS 管栅极电压降为 0，Vgs = -Vin，PMOS 管导通，两个 PMOS 管在正常工作时都导通。
   • 输入电压消失情况：输入电压 Vin 突然消失时，三极管基极电压 Vb 降为 0，Vbe 小于 0，三极管不导通。同时，PMOS 管栅极与漏极 S 相连通，Vgs = 0，PMOS 管也不导通。
2. 双 MOS 管组成电源自动切换电路（需满足 VCC > 电池电压的条件）
   • 仅用电池电压供电：MOS 管 Q9 的栅极 g 电压为 0V，源极 S 电压 Vs 等于电池电压，Vgs = - 电池电压，PMOS 管导通。Q9 和 Q10 导通，电源可顺利供给到单片机 VCC_mcu。
   • 仅使用 VCC 供电：通过 LDO 输出电压 Vout，再经过二极管为 MCU 提供电力。此时，Q9 和 Q10 的栅极电压均为 Vout，不导通。VCC_MCU 的电压为 Vout 减去二极管的压降。
   • 同时使用 VCC 和电池供电：Q9 的栅极电压为 VCC，Vgs 等于 Vout 减去电池电压，MOS 管不导通。Q10 的栅极电压 Vg 等于 Vout，源极电压 Vs 为 Vout 减去二极管压降，Vgs > 0，Q10 截止。
3. 双三极管镜像电路防倒灌：Vin 经过三极管后，由于是 PNP 三极管，Vb 连接地线为 0V，Ve 等于 Vin，三极管 Q6 导通。导通后，Vb 的电压变为 Vin 减去 0.6V。对于三极管 Q7，其 Ve 等于 Vout 减去 0.6V。要使 Q7 导通，需满足 Ve 大于 Vb 的条件，但因为 Vout 通常大于 Vin，所以 Q7 会处于截止状态。正常工作时，Q5 和 Q6 导通，Q7 不导通；发生倒灌时，Q5 和 Q6 不导通，Q7 导通。

过流保护与 ESD 相关概念

在电子电路中，过流保护是重要的安全措施。当电流超过设定阈值时，保护机制会启动，防止设备损坏或引发安全事故。静电放电（ESD）也是需要关注的问题，特别是在芯片内部电路中。ESD 是指静电在瞬间放电的现象，可能导致电子元件损坏。

ESD 相关现象与保护措施

1. 人体放电现象：当人体携带的电荷触摸到芯片管脚，且芯片其他管脚接地时，会形成电流，可能损坏芯片。
2. 机器放电模式：在机器触碰芯片过程中，带电的金属体与芯片接触，可能导致放电现象。
3. 元件充电问题：在芯片搬运过程中，由于摩擦等原因，芯片本身可能被充电。当夹具夹住芯片时，这些电荷可能通过夹具释放，引发潜在安全问题。
4. ESD 保护概念：在芯片内部提供专门的 ESD 电流路径，防止静电电流进入芯片内部造成损害。当 ESD 事件发生时，保护电路能够瞬间导通，将电流引导至安全路径，保护芯片不受损害，且保护电路本身不会被静电损伤。
5. ESD 保护实例解析：利用二极管（特别是齐纳二极管）的正向导通与反向击穿特性，可构建基础的 ESD 保护电路。当 ESD 事件发生时，该电路能确保 PAD1 与 PAD3 之间形成回路，引导静电电流至安全路径，保护芯片免受损害，且具有可逆性，确保电子设备的长期稳定性。

综上所述，防反接电路、防倒灌电路和过流保护电路以及 ESD 保护在电子电路设计中都具有至关重要的作用。合理选择和设计这些电路，能够有效提高电子设备的安全性和稳定性，减少故障的发生。
