在电子系统中，电源犹如系统的 “能量心脏”，其稳定性直接关乎系统能否稳定运行。稳定的电源供应是系统正常工作的基础，一旦电源出现问题，如电压过高、过低或者频繁波动，都可能对系统硬件造成不可逆的损害。例如，过高的电压可能会瞬间烧毁电子元件，使系统陷入故障；而过低的电压则可能导致系统运行出错，甚至自动关机。因此，设计一个高质量、稳定的电源电路对于保障系统的稳定运行至关重要。接下来，我们将详细介绍一种能够输出 12V、5V、3.3V 的宽电压电源电路，该电路具备多种功能和特点。

一、电源的重要性

电源在电子系统中扮演着角色，它为系统中的各个电子元件提供必要的能量。稳定的电源可以确保系统中的电子元件在正常的电压和电流条件下工作，避免因电源问题导致的系统故障。如果电源供应不稳定，可能会引发一系列问题，如数据丢失、系统崩溃等。因此，设计一个稳定可靠的电源电路是电子系统设计的关键环节。

二、宽电压电源电路的具体设计

（一）宽压 DC - DC 输出

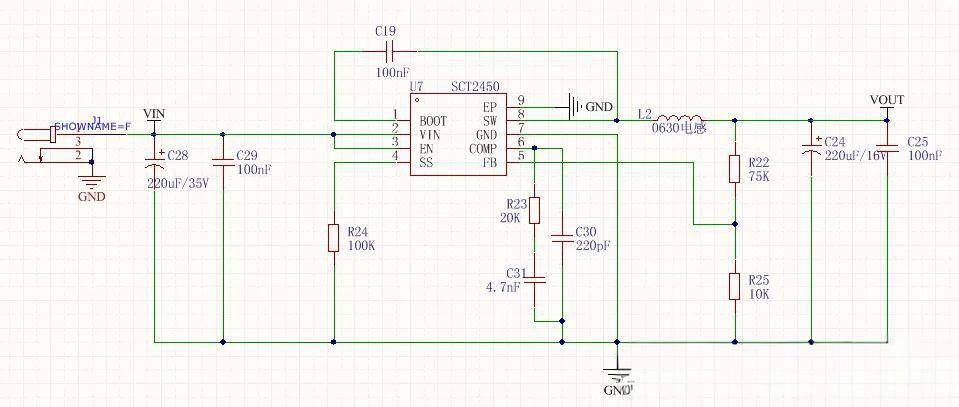

基于 DC - DC 芯片 SCT2450，我们设计了一个已验证的电路。该电路的输出电压 VOUT 为 6.8V，宽电压输入 VIN 范围为 3.8V - 36V。这意味着该电路能够在较宽的输入电压范围内正常工作，具有很强的适应性。

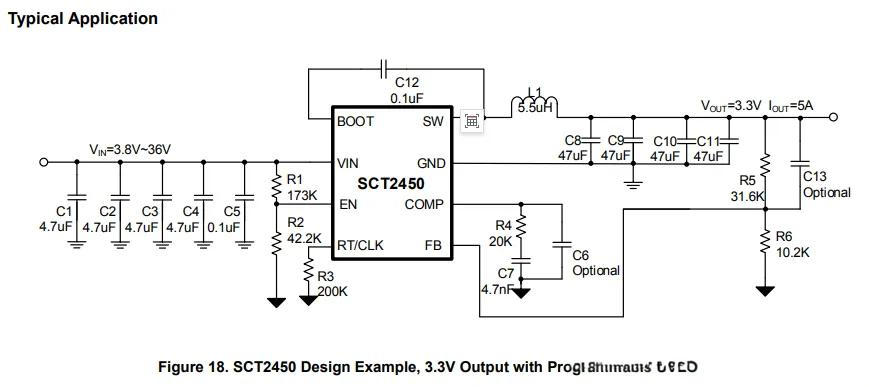

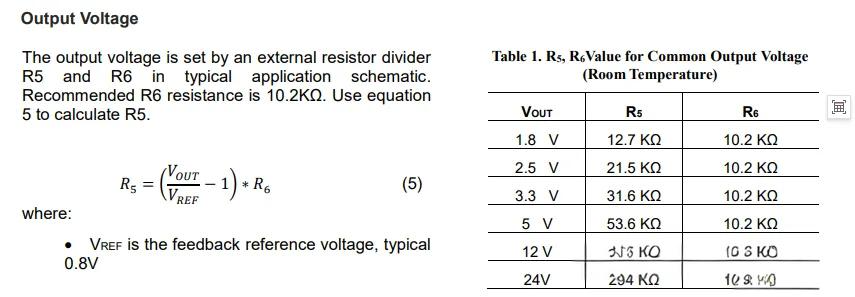

通过调节电阻 R22 和 R25 的阻值，我们可以改变输出电压 VOUT 的大小。具体的阻值需要参考 SCT2450 的规格书来确定。这为电路的设计提供了一定的灵活性，用户可以根据实际需求调整输出电压。

在实际应用中，宽压 DC - DC 输出电路可以为一些对输入电压范围要求较宽的设备提供稳定的电源。例如，在一些移动设备或者工业控制设备中，可能会遇到输入电压不稳定的情况，使用这种宽压 DC - DC 输出电路可以有效地解决这个问题。

（二）5V 电压 DC - DC 输出

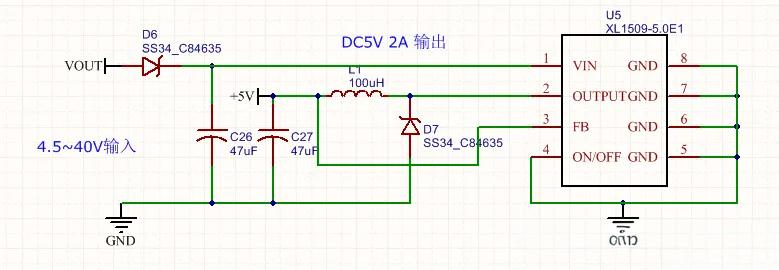

基于 XL1509 芯片，我们设计了一个能够输出 5V 电压的 DC - DC 电路。该电路经过验证，具有较高的稳定性和可靠性。

XL1509 芯片是一种常用的 DC - DC 转换芯片，具有效率高、输出电压稳定等优点。在这个电路中，它能够将输入电压转换为稳定的 5V 输出，为需要 5V 电源的设备提供可靠的供电。

（三）3.3V 电压 LDO 输出

基于 RT9013 - 33GB 芯片，我们设计了一个 3.3V 电压的 LDO（低压差线性稳压器）输出电路。该电路同样经过验证，能够为系统提供稳定的 3.3V 电压。

LDO 具有输出电压纹波小、噪声低等优点，适用于对电源质量要求较高的设备。RT9013 - 33GB 芯片能够在输入电压和输出电压之间保持较小的压差，同时提供稳定的 3.3V 输出，满足了一些对电源稳定性要求较高的电子元件的需求。
