在电子电路设计中，将 12V 电压降至 5V 是极为常见的电源降压需求。这种需求广泛存在于各种电子设备中，例如许多单片机系统、小规模的电子模块等，它们通常需要 5V 的稳定电源供应。根据具体应用场景的不同，如对电流需求的大小、对效率的要求高低以及成本预算等因素，可选择不同的降压方案。下面着重探讨使用稳压管与 NPN 管构建的降压电路。
该降压电路的设计思路是：当 12V 电压经过 R1 偏置电阻后，稳压二极管会发生反向击穿现象。此时，稳压二极管两端的电压 UD3 稳定在 5.6V。随后 NPN 管导通，由于 NPN 管 BE 之间的压降大约为 0.6V，所以终能够得到 5V 的输出电压。这种设计巧妙地利用了稳压二极管的反向击穿特性和 NPN 管的导通特性，实现了电压的稳定转换。

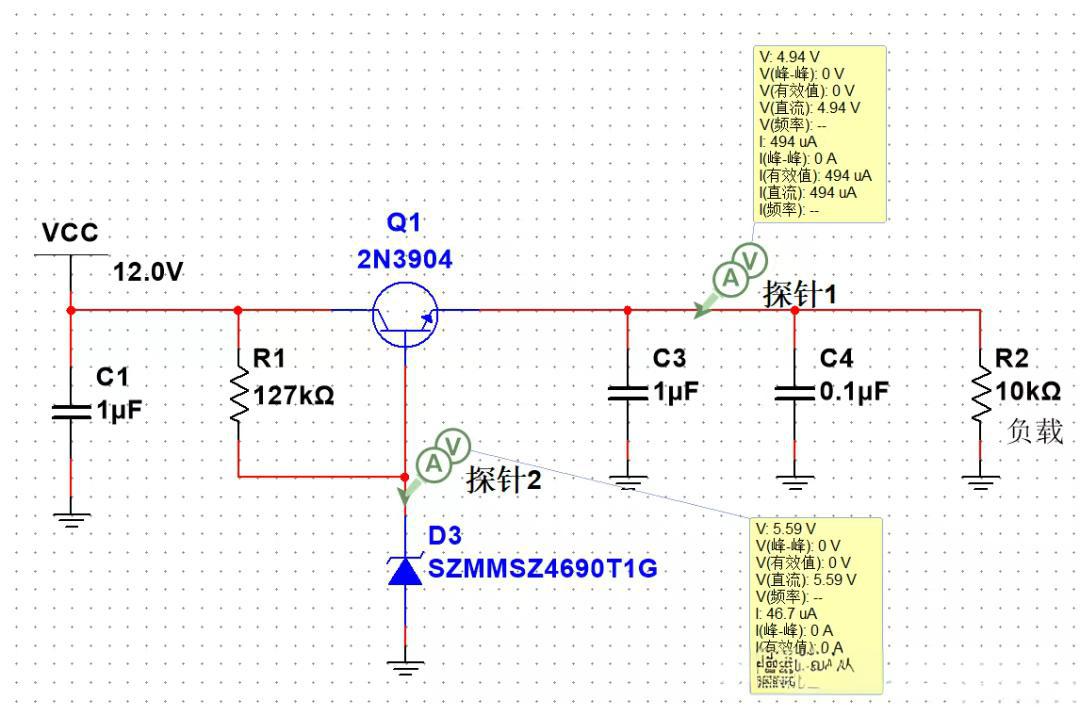

为了验证该电路的可行性和性能，我们采用 Multisim 软件进行了电路仿真。通过仿真，可以直观地观察电路的工作状态和各项性能指标，如输出电压的稳定性、电流的大小等。电路仿真在电子电路设计中是非常重要的环节，它可以帮助设计者在实际制作电路之前，发现潜在的问题并进行优化。

在该电路中，稳压管选用了 onsemi 的 SZMMSZ4690T1G。为了保证稳压管能够正常工作，需要满足以下几个关键条件。
其一，工作电压要大于反向击穿电压，即工作电压需大于 5.88V。只有当工作电压满足这个条件时，稳压管才能进入反向击穿的稳压状态，从而保证输出电压的稳定性。

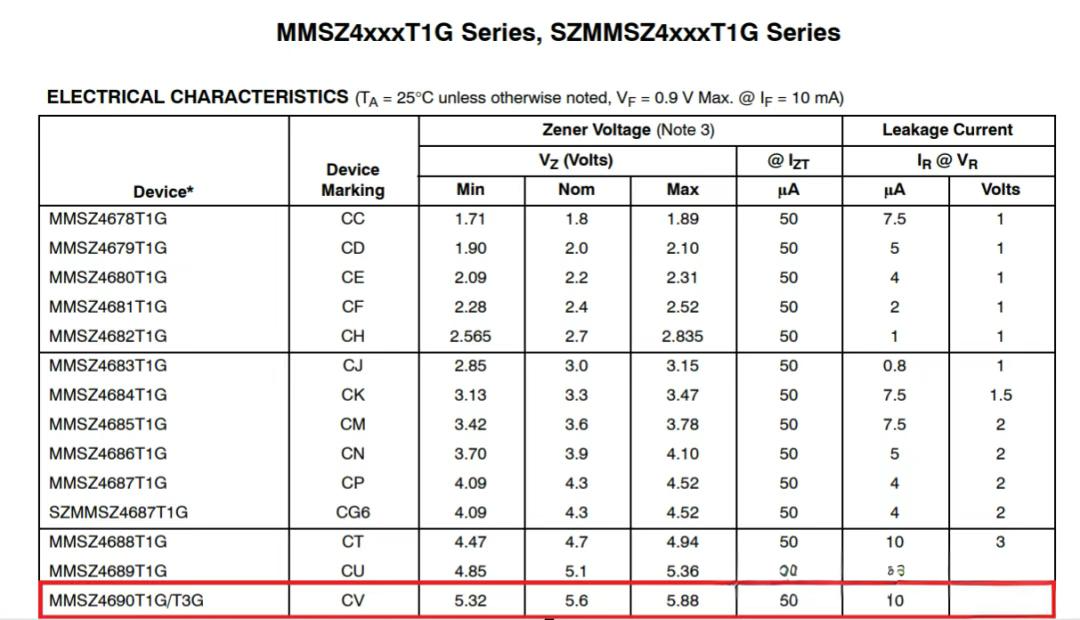

其二，稳压管的工作电流要处于 Iz_min 和 Iz_max 之间。从规格书中可知 IZT = 50uA，我们可以通过的计算来确定 R1 的阻值，使稳压管的工作电流稳定为 50uA。这样可以保证稳压管在的工作状态下运行，提高电路的性能。

其三，稳压管的功耗不能大于其额定功耗。在实际应用过程中，需要进行详细的功耗计算，以此来选择合适封装的稳压管。例如，经过计算 P = UI = 5.56V * 46uA = 0.255mW，该值小于 500mW，所以在这个电路中，当前选用的稳压管在功耗方面是符合要求的。

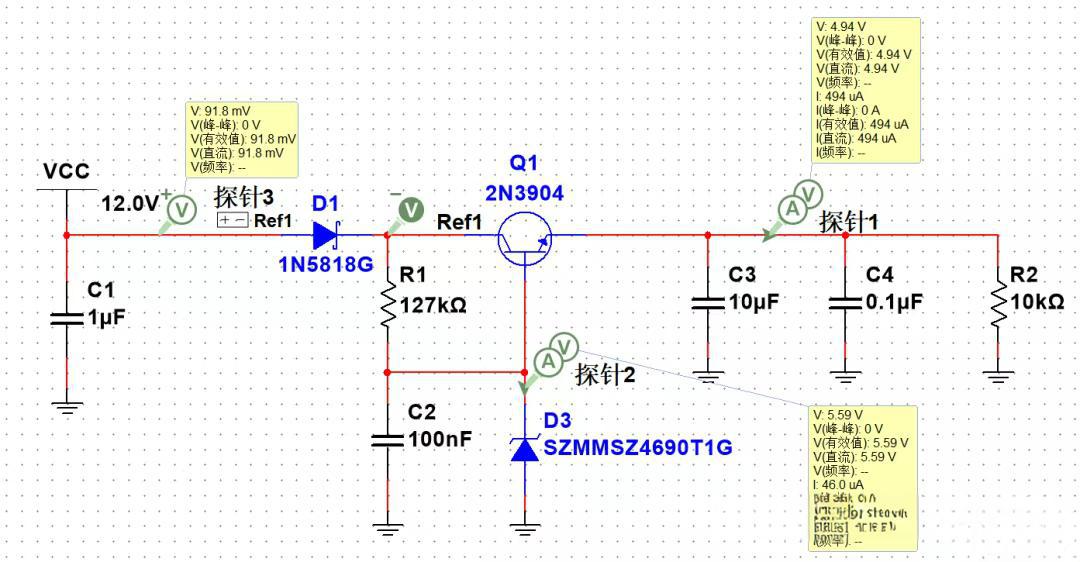

为了进一步优化电路性能，我们对原电路进行了改进。增加了肖特基二极管 D1 和电容 C2。其中，D1 的主要作用是防止电源反接，在实际使用过程中，电源极性接反可能会对电路造成严重的损坏，肖特基二极管的加入有效地避免了这种情况的发生。而 C2 则可以滤除稳压管电压带来的干扰，使输出电压更加稳定、纯净。在一些对电源稳定性要求较高的电子设备中，这种优化是非常必要的。

通过上述对 12V 降至 5V 的稳压管 + NPN 降压电路的详细分析，我们对该电路的原理、设计、验证以及优化等方面有了较为全面和深入的认识。这为电子电路设计人员在实际应用中提供了一种有效、可行的降压解决方案，同时也为进一步的电路改进和创新提供了思路。
