在电子电路设计中，将 12V 电压降至 5V 是一种极为常见的电源降压需求。在实际应用里，可依据具体场景的电流需求、效率要求以及成本等因素，来选择不同的降压方案。接下来，我们就详细探讨运用稳压管与 NPN 管构建的降压电路。
其设计思路为：当 12V 电压经过 R1 偏置电阻后，稳压二极管会出现反向击穿现象，此时 UD3 为 5.6V。在这种情况下，NPN 管导通，由于 BE 之间的压降大约为 0.6V，因此终可以得到 5V 的输出电压。

为了验证该电路的可行性，我们使用 Multisim 软件进行了电路仿真。通过仿真，能更直观地观察电路的工作状态和性能。

在此电路中，稳压管选用了 onsemi 的 SZMMSZ4690T1G。为保证稳压管能够正常工作，需要满足以下几个条件：
其一，工作电压要大于反向击穿电压，也就是工作电压需大于 5.88V。只有满足这一条件，稳压管才能进入反向击穿的稳压状态。
其二，要使稳压管的工作电流处于 Iz_min 和 Iz_max 之间。从规格书中可知 IZT = 50uA，我们可以通过计算来确定 R1 的阻值，从而确保稳压管的工作电流为 50uA。

其三，稳压管的功耗不能大于其额定功耗。在实际应用时，我们要进行功耗计算，进而选择合适封装的稳压管。例如，经过计算 P = UI = 5.56V * 46uA = 0.255mW，该值小于 500mW。

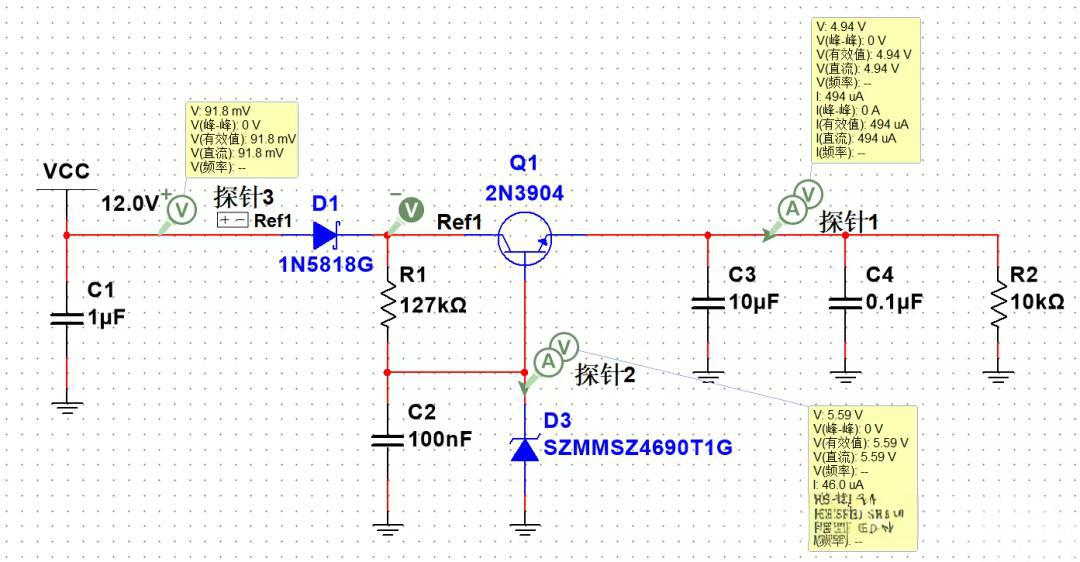

为了进一步优化电路性能，我们可以对电路进行改进。增加肖特基二极管 D1 和电容 C2，其中 D1 的作用是防止电源反接，避免因电源极性接反而对电路造成损坏；C2 则能够滤除稳压管电压带来的干扰，使输出电压更加稳定。
