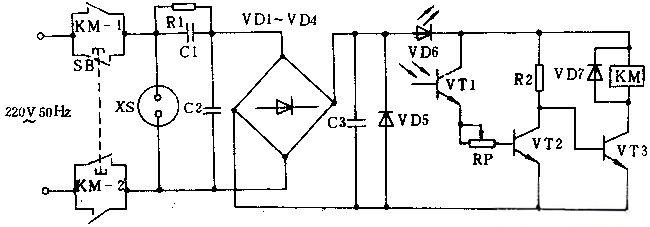

在电子电路设计中，光电遥控电源开关电路是一种具有独特应用价值的设计，它能够实现通过光线进行电源开关的控制，为一些特定场景提供了便利。下面我们就来详细分析光电遥控电源开关电路图及其工作原理。 一、电路总体构成 该电路是一个光控断电遥控装置，可利用手电筒的光线进行触发。整个电路主要由两部分组成，分别是光控电路和受控电路。 二、光控电路部分 光控部分主要由光电三极管 VT1、电位器 RP 和三极管 VT2 组成。光电三极管 VT1 是这个部分的元件，它能够根据光照强度的变化改变自身的电学特性。电位器 RP 则用于调节电路中的电位，以实现对电路灵敏度的调整。三极管 VT2 起到信号放大和转换的作用。 三、受控电路部分 受控部分由三极管 VT3 和继电器 KM 组成。继电器 KM 是实现电源开关控制的关键元件，它可以根据三极管 VT3 的导通和截止状态来控制触点的闭合和断开，从而实现对电源的通断控制。 四、电路工作原理 当按下按键开关 SB 时，稳压二极管 vD5 两端会获得 +12V 的直流电压，此时发光二极管 VI) 6 显示工作状态，表明电路已通电。在初始状态下，由于 VT1 未受到手电筒的照射，其 c - e 之间呈现为反偏电阻，导致 VT2 截止，VT2 集电极为高电位。这种高电位使得 VT3 饱和导通，进而使继电器 KM 动作，触点 KM - 1 和 KM - 2 闭合，插座 XS 获得 220V 交流电源，此时连接在插座上的设备可以正常工作。 而当手电筒的光照到 VT1 时，VT1 的 c - e 间反偏电阻阻值变小，这使得 VT2 导通，VT2 集电极为低电位。低电位会使 VT3 截止，继电器 KM 释放，触点 KM - 1、KM - 2 断开，XS 上的电源被切断，连接在插座上的设备停止工作。 五、其他元件作用 电阻 Rl 为电容 C1 提供泄放电流回路，确保电容在电路中的正常工作和安全。vD7 为保护二极管，它可以防止电路中的反向电压对其他元件造成损坏，起到保护电路的作用。 综上所述，光电遥控电源开关电路通过巧妙的设计，利用光电三极管对光线的敏感特性，结合三极管和继电器的控制作用，实现了通过光线对电源开关的远程控制。这种电路在一些需要非接触式控制电源的场景中具有广泛的应用前景，如一些特殊的照明控制、自动化设备的电源控制等。
