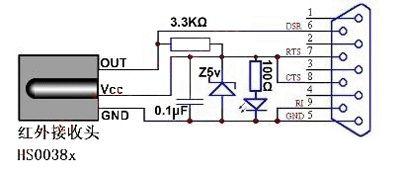

在电子设备的遥控系统中，遥控接收器是至关重要的组成部分。本文将详细介绍一款简单且成本低廉的遥控接收器电路图。
该遥控接收器电路图的显著特点是极其简洁，仅包含六个元件。而且，为了进一步简化电路，还可以直接去掉发光二极管（作为电源指示灯）和 100Ω 的保护电阻。

主要元件介绍

1. HS0038A 红外遥控接收头：这是整个遥控接收器的元件，它能够接收红外信号，并将其转换为电信号，以便后续电路进行处理。其具有高灵敏度、抗干扰能力强等优点，广泛应用于各种红外遥控系统中。
2. 5V 稳压管（1/4W）：稳压管的作用是稳定电路中的电压，确保整个电路在稳定的电压环境下工作。当输入电压发生波动时，稳压管能够通过自身的调节作用，使输出电压保持在 5V 左右，从而保证其他元件的正常工作。
3. 发光二极管：作为电源指示灯，它可以直观地显示电路是否通电。当电路接通电源时，发光二极管亮起；当电路断开电源时，发光二极管熄灭。
4. 9 针串口插头：用于与其他设备进行通信连接，实现数据的传输和交互。在遥控系统中，它可以将接收到的信号传输到其他控制设备中，从而实现对设备的远程控制。
5. 电阻（3.3KΩ 和 100Ω 各一）：电阻在电路中起到限流、分压等作用。3.3KΩ 的电阻和 100Ω 的电阻根据电路的具体需求，与其他元件配合使用，以确保电路的正常运行。
6. 电解电容（0.1μF，10V 以上）：电解电容具有储存电荷和滤波的作用。它可以平滑电路中的电压波动，减少电源中的纹波，提高电路的稳定性和可靠性。

除了以上元件外，还需要用到印刷电路板、线材（至少 3 芯）以及电池盒（充当外壳）等。整个遥控接收器的成本非常低，所有元件加起来一共不超过 10 元，具有很高的性价比。
