这款全功能红外遥控的电风扇具有多种实用功能。它具备正常风、自然风、睡眠风三种不同的风类模式，还能控制自动摇头以及实现 0.5 - 7.5 小时的定时关闭功能。此外，它还有一个独立的夜间微光照明灯，不仅制作容易，而且使用起来十分方便。

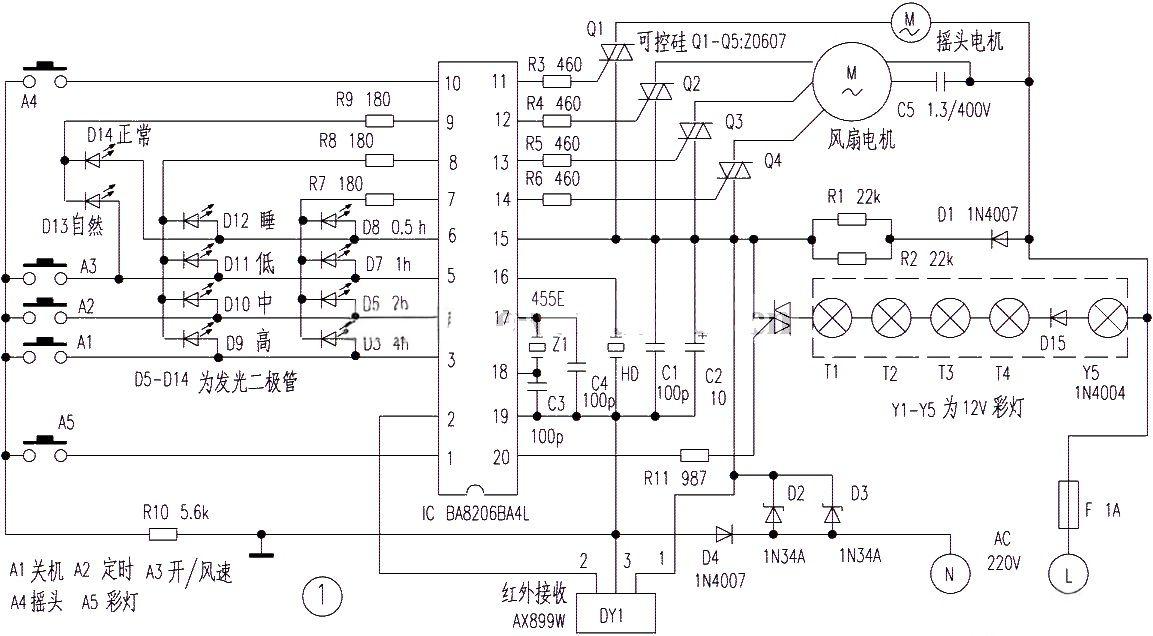

该电路的接收电路部件是一个集红外接收放大、解码、自动控制、手动操作、LED
发光管工作状态指示、定时关机指示设定等多种功能于一体的
集成电路。这使得电路的外围元件较少，结构简单，安装也更为方便。220V 交流电经过 F、D1、R1、R2 降压限流后，由 D2、D3、C2、D4 稳压形成 +5V 的直流电源，为 IC1（BA8206）的相关引脚和红外接收头（AX889W）供电。红外接收头的 2 脚将接收到的红外信号输送到 IC1 的 2 脚，经过解码后去控制各种动作。每次进行功能操作时，HD（φ22mm 压电
蜂鸣片）会发出声响，提醒用户操作已完成。
- A1（关机开关）：能切断风扇功能、摇头以及已经设定的 0.5 - 7.5 小时关机时间，并且可以记忆关机前的运行方式，但定时方式和睡眠方式不被记忆，同时不能控制彩灯的开、关。
- A2（定时关机设定开关）：每按动可分别设定 0.5、1、2、4 小时的累计定时，可设定为 7.5 小时，并有相对应的发光二极管指示时间的进度。
- A3（开机和风扇速度调整开关）：用于开启风扇并调整风扇的速度。
- A4（风扇摇头开关）：控制风扇的摇头功能。
- A5（彩灯开关）：其开、关不受 A3 开关控制，可独立操作。

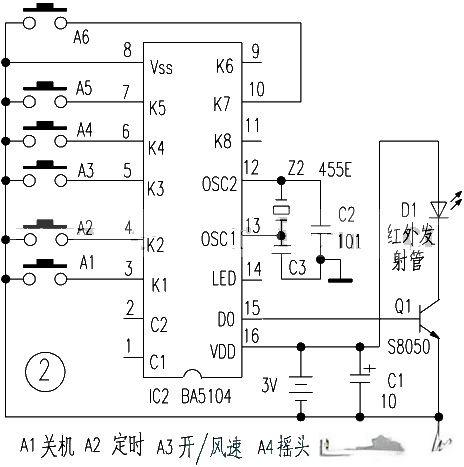

红外遥控器由编码器（BA5104）和红外发射电路组成。经对应开关发出的遥控指令，由相关引脚输出到 Q1 经放大后驱动 D1 发出经编码后的红外遥控信号。遥控器上有六个键，除了接收电路板上的五个控制功能键外，还增加了一个风类键。按该键可使风扇在正常风 - 自然风 - 睡眠风 - 正常风的方式之间循环。如果需要在接收板上实现手动改变风类方式，可在 IC1 的第 6 脚与 A1、A2、A3 的公共端之间接入一开关。由于遥控器采用 7 号电池，体积较小，方便携带和使用。
在元件选择时，需要注意以下几点：
- F 为 1A 的保险，不可省略，以保障电路的安全。
- R2 和 R3 的功率应不小于 3W，安装位置应远离其它元件并使其悬空，以确保有足够的散热空间。
- A1 - A5 应采用小型轻触开关，保证操作的灵敏性。
- Q1 - Q5 采用双向可控硅 1A/400V 即可。
- 其它电阻、电容可用小功率的，按电路参数选用。
- 应注意红外接收头的窗口保持足够的接收空间，以确保能正常接收红外信号。
在接收电路中，易损件主要是 F、R2 和 R3、D1、D4、C5、Q1 - Q4。当风扇
线圈短路或转子卡死时，可能会烧毁这些元件。当遥控功能失效时，应首先检查 F 是否烧坏，操作接收板上的 A1 - A5 是否起作用，其次检查 IC1 相关引脚之间是否为 +5V，如果电压不正常，则检查 C1、C2 是否击穿，测量 D2、D3 的两端是否为 3.3V 或被击穿，红外接收头（DY1）是否有输出等。一般情况下，IC1 是不会损坏的。在遥控发射器中，A1 和 A2 开关易损坏，当发射遥控距离变短或失灵时，应首先检查电池是否用完，其次再检查 D1、Q1、C1、C2、C3、Z1 等元件。
