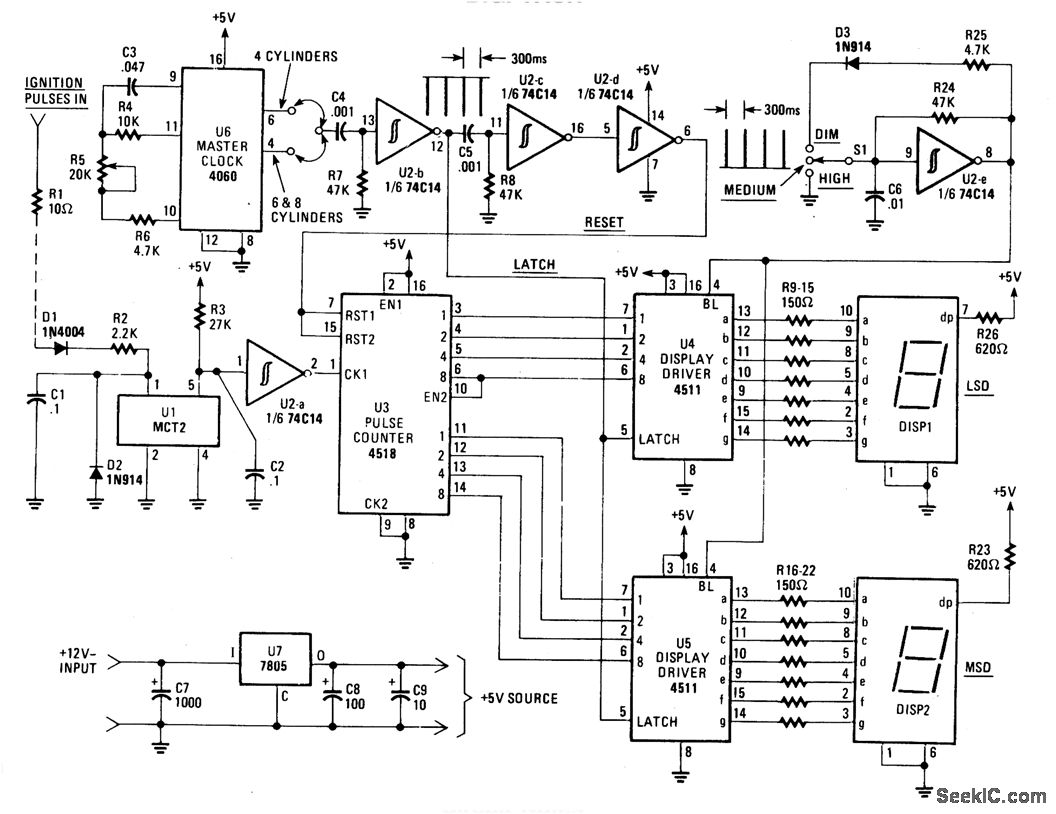

数字测速电路
该测速计包含一个主时钟电路(U6),闩锁和复位脉冲发生器(U2-b-U2-d),输入信号调节器(U1,U2-A),脉冲计数器(U3),显示和显示驱动器(DIS1,DIS2,U4和U5)以及电压调节器(U7)。作为一个附加功能,测速计还包含一个调光电路(U2-e)。
