红外线激光探测器

出处：qixing123时间：2011-07-10

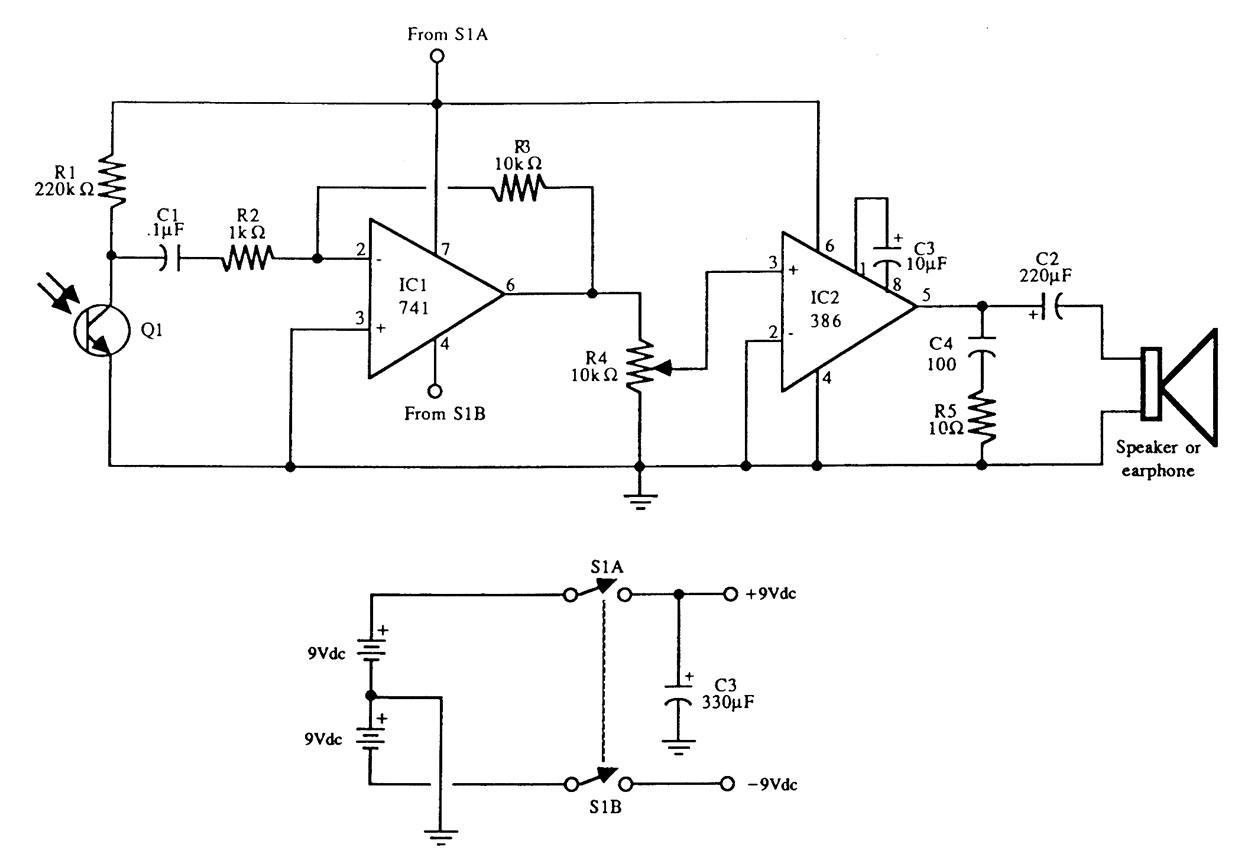

此为通用红外激光探测器。该LM386音频放大器输出可以连接到一个小的8Ω扬声器或耳塞。两个9伏电池提供电源。R1降低，同时灵敏度降低，R3增大，运算放大器增益提高。 Q1是一个红外线光电晶体管。
