二极管测试器

出处：awey时间：2011-08-26

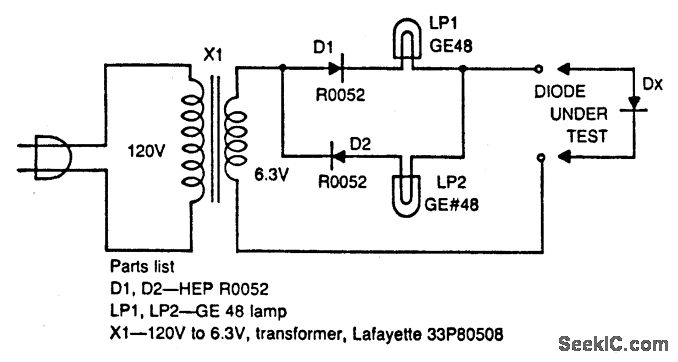

该电路测试一个二极管打开，短路或正常运行。当灯A亮，测试的二极管是正常运行的。当灯B亮，二极管是好的但是方向连反。当两个灯都是亮的，二极管断路，当两个灯都不亮，二极管是断路的。
