多信号巡回检测传输电路图

出处:tuwen时间:2011-04-14

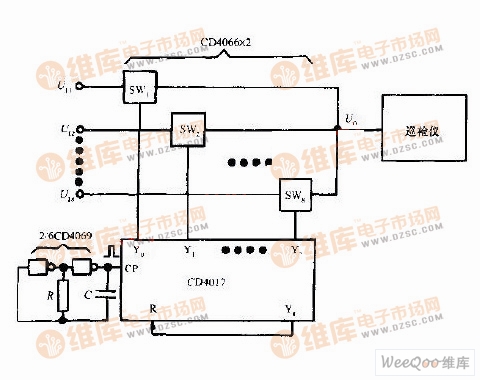

  电路如图所示。设输入信号共分8路:U11~U18,需用两片CD4066.控制信号由CD4017节拍发生器供给。CD4017的拍脉冲共有10拍(Y0~Y9),现将第9拍的输出端Y8接复位端R,故产生的时序脉冲以8拍(Y0~Y7)为一循环。在拍,Y0=1,使SW1导通,U11经SW1传输到U0端。在第二拍,Y1=1,使SW2导通,U12经SW2传至U0端,依次类推。当第8次结束时,重新转入拍,如此循环往复。CD4017所需时钟脉冲,由两级反相式阻容振荡器产生。

多信号巡回检测传输电路

多信号巡回检测传输电路
