高压直流发电机电路

出处：yadog时间：2011-08-19

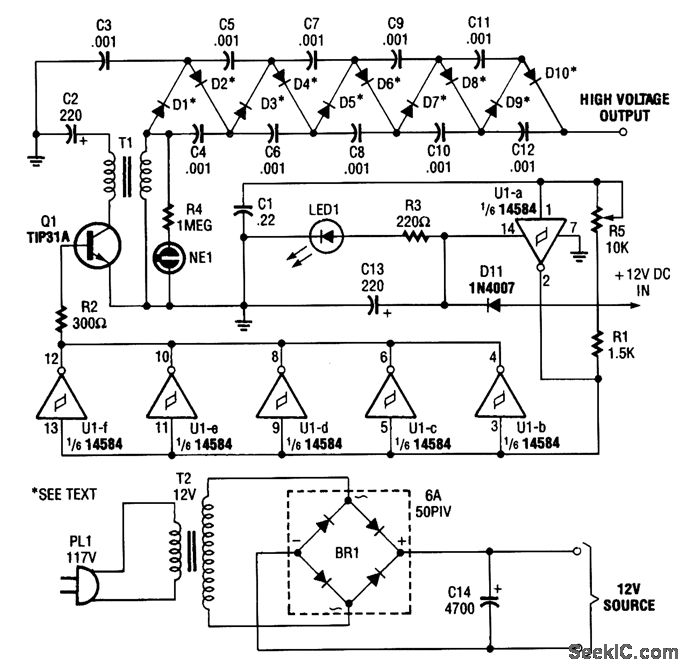

在这个小型的高压直流发电机中，电路的输入来自一个12V的直流电源，经放大后可提供1000V的直流电，产生T1的二次绕组的不同极性脉冲信号。T1的二次绕组上的脉冲直流输出（800-1000V）可用于一个10阶的倍压器电路中，该倍压器电路是由经过D10的D1和经过C12的C3组成的。
