日光灯电源电路

出处：fanxi2002时间：2011-08-19

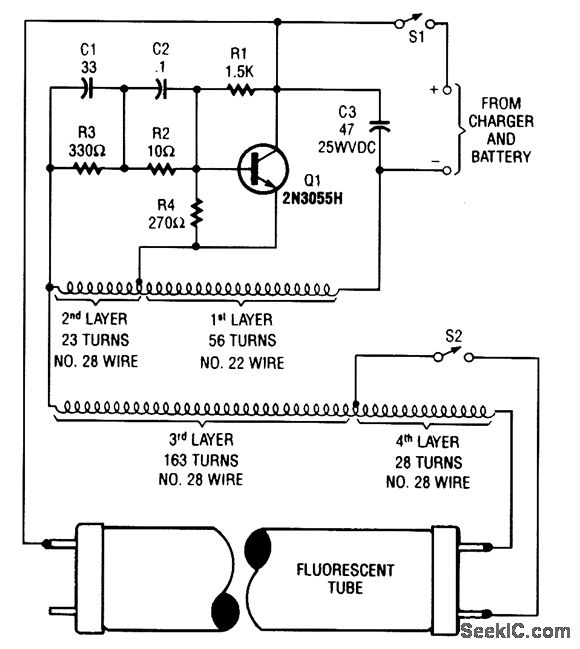

一个2N3055振荡器(Q1)驱动一个自制变压器缠绕一根516×178的铁氧体磁棒。S2用作一个灯丝开关，如果需要的话，它可以去掉。推荐使用一个20W的日光灯，电源电压是12V。
