4 - 20 mA环路上的HOOK传感器

出处：ll14时间：2011-07-13

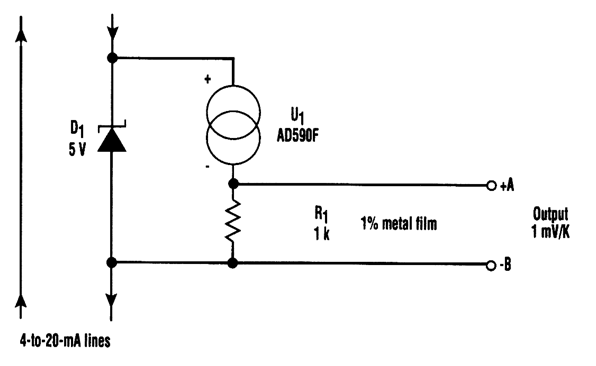

这里是一个温度传感器，它能接收从4至20mA环路，而不实际影响回路电流（见图）。这种特殊的温度传感器IC（AD590F）传导达到1μA/K时，在4V至40V直流供电范围内，该电路采用5V稳压二极管（D1）以规范AD590F电源。
