遥控检测器电路

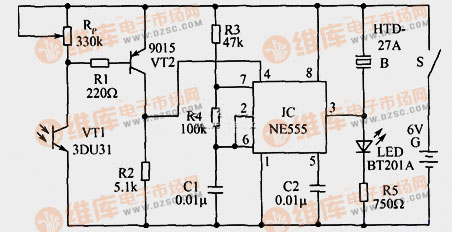

　　如图为遥控检测器电路。该电路原理：由IC、R3和R4、C1组成一个音频振荡器，其振荡频率由公式f=1.443／(R3 2R4)C1。该电路音频设置在580Hz左右。光敏三极管VT1没有受到光的作用时，内部电阻很大，使得VT2截止，且IC的复位端4脚为低电平而处于主复位状态，3脚为低电平，故使电路不发出声光信号。当按下被测红外线遥控发射器的任意一个遥控键时，其红外脉冲信号被VT1接收，使得VT1内部电阻很小，相应VT2导通，IC的4脚为高电平，这时IC处于音频振荡工作阶段，则3脚输出音频信号，故使压电陶瓷片B发出声音，且LED被点亮。
