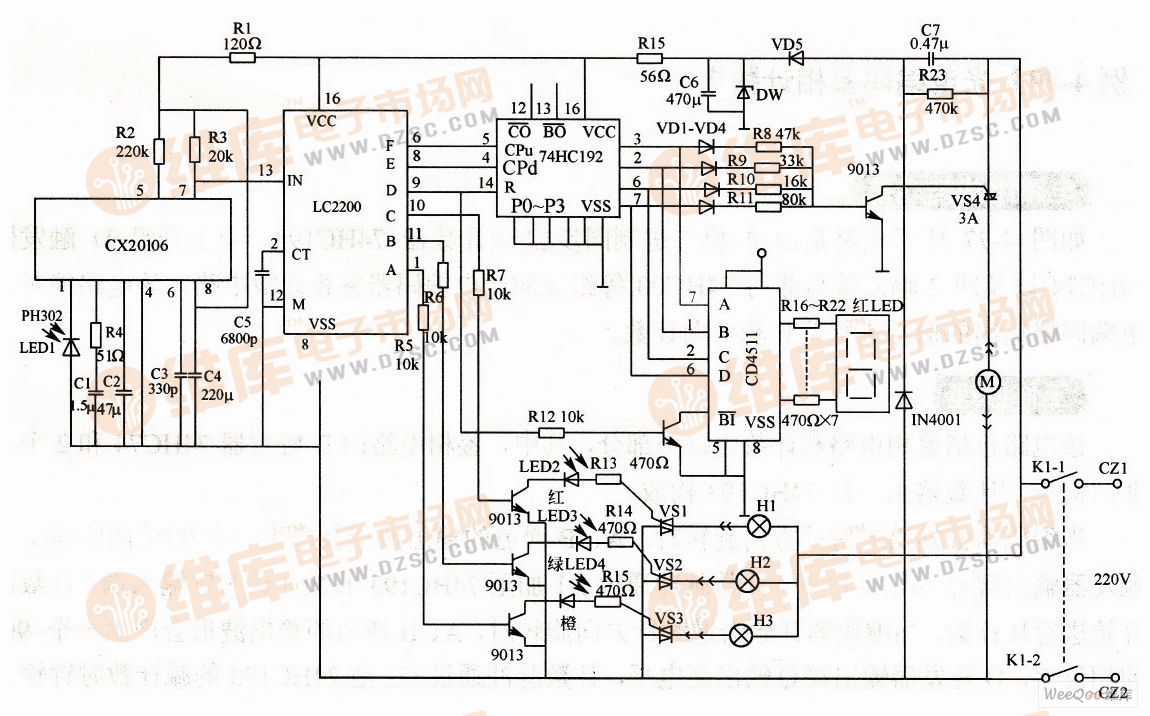

如图所示是由4位十进制同步加／减计数器74HC192、BCD－锁存／7段译码／驱动器CD4511、红外遥控接收电路CX20106以及通道解码电路LC2200组成的可调速遥控接收电路，该电路可用于多功能吊扇遥控的接收器中。

可调速遥控接收电路

　　在电路图中，CX20106接收到由发射器发送的信号后送到通道译码电路LC2200进行通道译码，译码输出结果分为两路，一路控制彩灯的状态，另一路加至计数器74HC192的CP端，使其开始工作。当计数器74HC192开始计数时，Q0～Q3端依次输出高电平状态。如当Q0端输出高电平时，这一高电平通过二极管VD1加至三极管9013的基极，使其导通，此时，电风扇以第1挡的速度开始运转。由于计数器输出端外接电阻R8～R11的阻值不同，因此电风扇的转速也有变化，这样就可以实现转速可变。同时，计数器74HC192的输出还作为译码器CD4511的地址输入，驱动数码管将计数器结果显示出来。
