本例介绍的瓦斯超限报警矿灯，利用矿灯蓄电池作为工作电源，安装在矿工安全帽内或头灯内。当矿井内瓦斯超，会发出声音报警信号，提醒矿工注意危险。

　　电路工作原理

　　该瓦斯超限报警矿灯电路由瓦斯气体检测电路、电子开关电路和音响报警电路组成，如图所示。

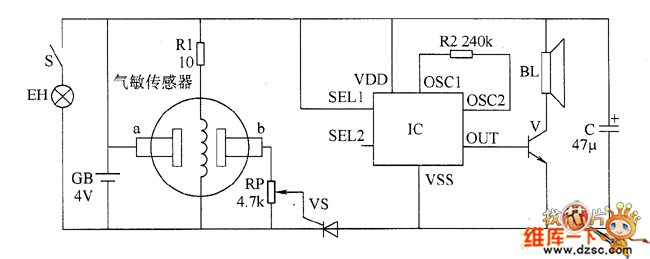

　　图 瓦斯超限报警矿灯电路

　　瓦斯气体检测电路由电阻器R1、电位器RP和气敏传感器组成。

　　电子开关电路由晶闸管VT和RP组成。

　　声音报警电路由音效集成电路IC、电阻器R2、晶体管Ⅴ和扬声器BL组成。

　　在矿井内瓦斯浓度低于限定的安全标准时，气敏传感器的a、b之间的导电率较低，点为低电平，VT处于截止状态，IC不工作，BL不发声。

　　当矿井内瓦斯气体浓度超过限定的安全标准时，气体传感器的a、b间导电率增大，使b点电压上升，VT受触发而导通，IC通电工作9其输出的音效电信号经V放大后，驱动BL发出报警声。

　　调整RP的阻值，可以改变报警器的灵敏度。

　　元器件选择

　　R1和R2选用1／4W金属膜电阻器或碳膜电阻器。

　　C选用耐压值为6.3V以上的铝电解电容器。

　　V选用59013或3DG12型硅NPN晶体管。

　　VT选用MCR100－6或BTl69型晶闸管。

　　IC选用KD9561型四声模拟音效集成电路。

　　GB和S使用矿灯内原有的蓄电池和灯开关。

　　气体传感器选用QM－N5型气敏器件。

　　BL选用0.25W、8Ω的超薄型电动式扬声器。
