金属探测器电路图三

出处:鲍云竹时间:2010-06-20

  本例介绍的金属探测器,可用于地下金属管道的寻找定位、海滨游泳场沙滩金属垃圾的清除及木板中残留铁钉的检测等。

  电路工作原理

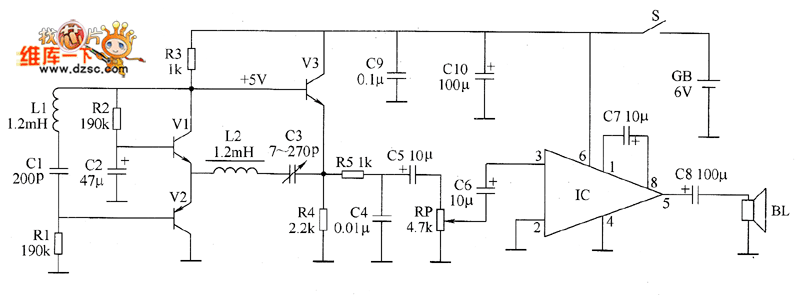

  该金属探测器由探测振荡器、基准振荡器和音频放大器等组成,如图所示。

  探测振荡器由晶体管VI、V2和探测线圈L1、电容器C1等组成。

  基频振荡器由晶体管VI、Y3和电感器L2、电容器C3等组成。

  音频放大器由音频功率放大集成电路IC、音量电位器RP和电容器C6~C8等组成。

  在u未检测到金属物体时,探测振荡器的工作频率与基频振荡器的工作频率相同(均为320kHz左右),Y3的发射极无音频信号输出,扬声器BL中无声音。

  当LI探测到地下埋藏有金属物体后,探测振荡器的工作频率将变高,Y3的发射极将输出一个音频信号,该信号经IC放大后,驱动扬声器BI,发出音频叫声,提示使用者“已探测到金属物体”了。

  元器件选择

  R1选用小型电位器或可变电阻器;R2~R5均选用1/4W金属膜电阻器。

  RP选用小型膜式电位器。

  C1选用高频瓷介电容器;C2、C5~C8、CIO均选用耐压值为10Y的铝电解电容器;C3选用瓷介微调电容器;C4、C9均选用涤纶电容器或独石电容器。

  VI、V3均选用电流放大倍数大于100的硅\PN晶体管,例如S9014等型号;V2选用电流放大倍数大于100的PNP型晶体管,例如S9015等型号。

  IC选用LM386型音频放大集成电路。

  Ll可用Φ0.45mm的漆包线绕30匝后,再弯成Φ0.6m的圆圈;12选用固定式高频磁心电感器。

  BIL可选用0.25W、8Ω的扬声器。

  电路调整

  安装好电路中各元件后,首先应调节晶体管VI~V3的工作电流。调节微调电阻器RI的阻值,使VI和V2的集电极电流为1mA,V3的集电极电流为2mA。然后将音量电位器RP调至阻值的位置(音量状态),将微调电容器C3顺时针不停旋动时会发现:扬声器中会发出音频叫声9声音频率由高至低直至无声9又出现音频叫声9声音频率由低至高变化。重新调节C3,使之处于两次音频叫声之间的无声点上。将探寻线圈L1逐渐靠近金属物体(是铁质物体),扬声器中应发出低频率至高频率的音频叫声。
