本例介绍的瓦斯超限报警矿灯，适用于煤矿井下具有瓦斯爆炸气体的环境中，矿工随身携带该装置，既可照明，又能对瓦斯气体进行检测。当井内出现瓦斯气体超，能及时发出闪光报警信号，提醒矿工及时撤离现场。

　　电路工作原理

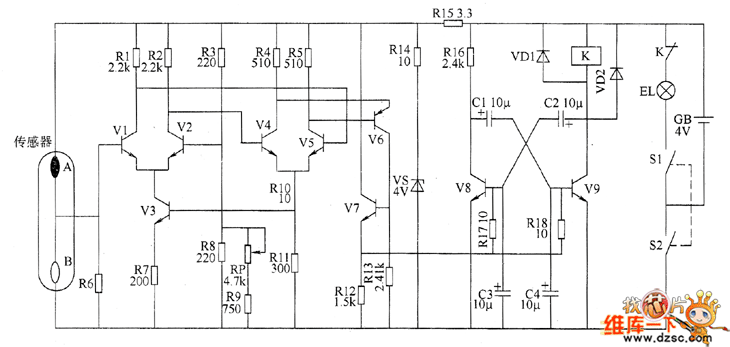

　　该瓦斯超限报警矿灯电路由检测放大电路和报警电路组成，如图所示。

　　图 瓦斯超限报警矿灯电路

　　RP选用合成碳膜电位器。

　　C1～C4均选用耐压值为6.3V以上的铝电解电容器。

　　VD1和VD2选用1N4007或2CP22型硅整流二极管。

　　VS选用2CW11型硅稳压二极管。

　　V1～V5和V7选用59013或3DK4型硅NPN晶体管；V6选用59012或3CG21型硅PNP晶体管；V8和V9均选用58050型硅NPN晶体管。

　　K选用4099或JRC-5M型直流继电器。

　　传感器选用载体催化型气敏传感器。

　　电源开关S、矿灯EL和蓄电池CB为原矿灯配件。

　　检测放大电路由传感器、电阻器R1～R15、电位器RP、晶体管V1～V7和稳压二极管VS组成。

　　报警电路由电阻器R16～R18、电容器C1～C4、晶体管V8与V9、二极管VD1与VD2、继电器Κ和矿灯EL组成。

　　接通电源开关S（S1、S2）后，EL点亮，整个电路的电源接通。

　　在传感器未检测到瓦斯气体时，传感器的白色纯载体元件B和黑色载体催化元件A的内阻稳定不变，1／6和V7处于截止状态，由V8、V9和C1～C4、R16～R18、K、VD1等组成的振荡器处于停振状态，K处于释放状态，EL处于正常照明状态。

　　当矿井内瓦斯浓度超过限制标准时，传感器检测到瓦斯气体，其黑色载体催化元件B产生气化反应而温度升高，内阻减小，使V1导通能力增强，V5的导通能力减弱，V6和W导通，振荡器振荡工作，K间歇导通，发出“哒哒”的声响，同时EL闪亮，提醒矿工瓦斯气体超限。

　　元器件选择

　　R1～R18选用1／4W金属膜电阻器或碳膜电阻器。

　　RP选用合成碳膜电位器。

　　C1～C4均选用耐压值为6.3V以上的铝电解电容器。

　　VD1和VD2选用1N4007或2CP22型硅整流二极管。

　　VS选用2CW11型硅稳压二极管。

　　V1～V5和V7选用59013或3DK4型硅NPN晶体管；V6选用59012或3CG21型硅PNP晶体管；V8和V9均选用58050型硅NPN晶体管。

　　K选用4099或JRC-5M型直流继电器。

　　传感器选用载体催化型气敏传感器。

　　电源开关S、矿灯EL和蓄电池CB为原矿灯配件。
