本例介绍的矿用煤电钻安全用电控制器电路，能利用电钻手把开关方便地实现远距离自动停、送电，大大地减少了电缆带电时间，增强了用电的安全性。

　　电路工作原理

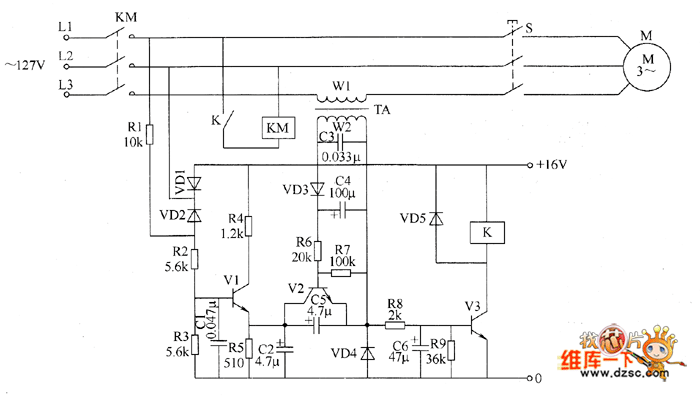

　　该矿用煤电钻安全用电控制器电路由触发控制电路、维持电路和控制执行电路组成，如图所示。

　　图 矿用煤电站安全用电控制电路

　　触发控制电路由电钻手把开关S、电阻器R1～R5、二极管VD1、VD2、电容器C1、C2和晶体管V1组成。

　　维持电路由电流互感器TA、电容器C3～C5、二极管VD3、VD4、电阻器R6、R7和晶体管V2组成。

　　控制执行电路由电阻器R8、R9、电容器C6、晶体管V3、二极管VD5、继电器K和交流接触器KM组成。

　　未使用电钻时．交流接触器KM处于释放状态，电缆无电。使用电钻时，按住S，此时＋16V电压经VD1→电缆的12相线→S→电钻电动机M→S→电缆的L1相线→R1、R2→V1的基极，使之导通，K吸合，其常开触头K1和K2接通，使KM吸合，煤电钻电动机M通电运转。当电钻工作时，电缆L3相线中有电流流过的同时，在T2的二次绕组W2上产生了感应电压，该电压经VD3整流、C4滤波后，使V2导通，V3维持导通，M持续运转。

　　松开S后，L3相线中的电流消失，使V2截止，V3也截止，K和KM释放，M断电而停转。

　　元器件选择

　　R1选用1～2W的金属膜电阻器；R2～R9均选用1／4W金属膜电阻器。

　　C1和C3选用独石电容器或涤纶电容器；C2、C4～C6均选用耐压值为25＼J的铝电解电容器。

　　VD1～VD3和VD5均选用1N4007型硅整流二极管；VD4选用2AP4或2AP5型锗普通二极管。

　　V1和V2选用3DG6D或59013型硅NPN晶体管；V3选用58050或3DG12B型硅NPN晶体管。

　　K选用JZX-10M型24V直流继电器。

　　KM选用CJ0-10／127V交流接触器。

　　TA可以自制：W1绕组用φ1.95mm的漆包线绕5匝，W2绕组用φ0.27mm的漆包线绕500匝。

　　S使用原电钻手把开关。
