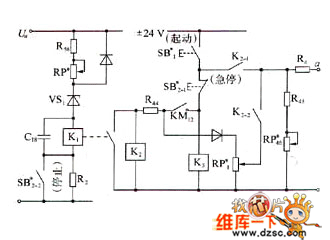

该电路具有空载刮擦起弧与定电压熄弧功能。如图1所示。

　　起弧分2种状态。短路起弧时，按住启动按钮SB*1，继电器K2﹑K3吸合，焊机即进入正常起弧。空载起弧时焊丝不接触工作，按住SB*1后K3吸合，电源输出空载电压，较高的空载电压使干簧继电器K1吸合，K1的常开触头将继电器K2线圈短路，K2不能吸合，K2常开触点切断R4﹑RP*1“比较回路”，使该电路输出减小，焊丝以正常速度的1/5左右缓慢下送（由RP*46调整），直至焊丝与工件短路，电弧电压跌落至0，K1释放，K2吸合，电路进入正常的起弧与焊接状态。

　　停止焊接时，按下“停止”按钮SB*2，其常闭触点SB*2-1切断送丝与小车行走的主电路，焊丝停送后，电弧拉长，电弧电压升高。SB2-2常开触头短接电阻R2,使K1的吸合电压降至52V电弧电压，K2线圈被K1常开触头短路而释放，焊接停止。电弧在52V时熄灭，使焊丝既不会烧坏导电嘴又不会粘在工件上。
