BIBRED转换器的基本工作原理电路图象

出处:liucj1982时间:2010-03-16

  在稳态时,一个开关周期内BIBRED转换器有3个工作模式,其等效电路如图1所示,输出滤波电容(和负载电阻R)仍等效成一个电压源Uo。

  (1)0≤t≤DuTs,为开关S1的占空比,开关S1导通,D2关断。输人电流iL线性上升,电感L1储能;电容CB释放能量,并通过变压器传输到次级,使输出滤波电感砀储能,电容CB释放能量,等效电路如图1(a)所示。

  (2)DuTs≤t≤(Du+Du1)Ts,开关S1关断,D2导通。L1的储能对电容CB释放,电流iL下降;同时,初级能量通过变压器Tr传送到次级,对电容C2充电;输出滤波电感L2对负载释放能量,L2电流iL2线性下降,等效电路如图1(b)所示。

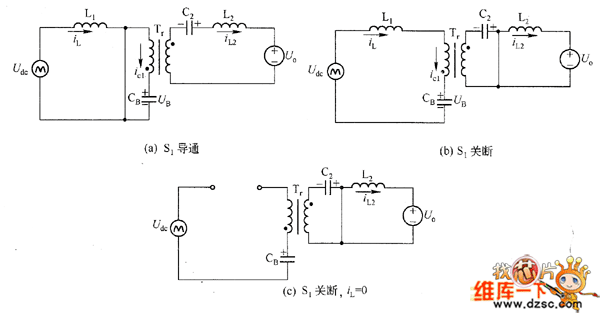

一个开关周期内BIBRED转换器的等效电路图

           图1 一个开关周期内BIBRED转换器的等效电路

  (3)t≥(Du+Du1)Ts时,开关S1仍关断,iL降到零;电流iL2继续线性下降,其等效电路如图1(c)所示。

  BIBRED转换器的初级电路和BIFRED转换器的初级电路相同,次级电路和BIFRED转换器次级电路对偶(并联的Lm对偶为串联的电容C2,D2串联对偶为D2并联9电容滤波器等效为电压源,对偶为电流源,又等效为LO滤波器)。由此可以推论,BIBRED转换器的工作波形和BIFRED转换器相同。BiBRED转换器的L1、L2工作条件分别和BIFRED转换器的L1、Lm工作条件相同。
