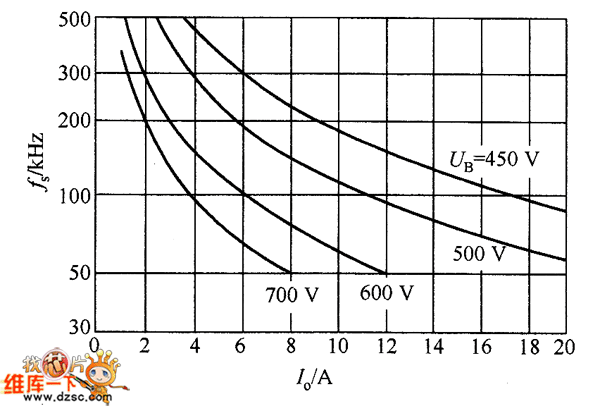

图1 BIFRED转换器的开关频率fs=F(I。,UB)
如图1所示的曲线,在比例中若将电容电压UB:调节在700 V左右,则BIFRED转换器的负载电流从8A变化到2A,所需的频率范围为50~200 kHz。若将UB调节到450~500 V,则负载从20A(满载)变化到4A(20%的满载),所需频率范围为60~300 kHz;10%满载时(2A),为了保持UB为500V,频率将超过500kHz,工程上难以实现。因此,在电容电压应力和频率范围之间,需要做折中选择。
