BIFRED转换器的主电路图

出处:ericy时间:2010-03-16

  图1所示为一个DOM Boost PFC转换器和COM正激式转换器组合的两级转换器,其特点和图1中的电路类似,Boost和正激式转换器也是通过储能电容CB并联耦合,分别由PWM开关S1、S2控制。Boost转换器工作于DCM模式,具有功率因数校正的性质,因此开关的占空比可以用来调节输出电压。如果省去Boost转换器的开关S),就得到了S4 PFC正激式转换器(BIFRED)。

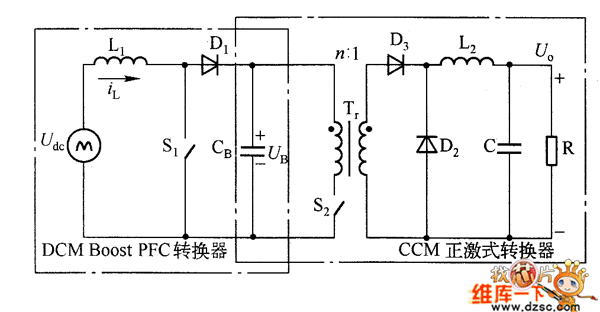

CCM正激式转换器组合的两级转换器电路图

  图1  DCM Boost PFC转换器和CCM正激式转换器组合的两级转换器

  也可以在图1电路的基础上,构成另一种集成单级转换器。省去正激式转换器的开关岛,主电路如图2所示,图中隔离式负载转换器工作在COM模式。如果变压器的变比为1∶1的理想变压器,假设其励磁电感为无穷大,则图2中第二级DC/DC转换器的电路与Buck转换器类似,于是单级转换器是Boost PFC整流器与DC/DC(有隔离)Buck转换器的集成,简称为BIBRED转换器。和BIFRED转换器一样,这里的储能电容CB仍然是一个关键元件,它既是DCM Boost转换器的输出滤波电容,也是负载转换器的输人电压源。

BIBRED转换器主电路图

  图2 BIBRED转换器主电路
